Škoda Superb - Manual de Instruções > Tomadas elétricas

Introdução ao tema

Neste capítulo encontrará informações sobre os seguintes temas:

• Tomada de 12 V na consola central dianteira
• Tomada de 12 volts na consola central traseira
• Tomada de 12 volts na bagageira
• Tomada de 230 volts na consola central traseira

CUIDADO

Ao utilizar uma tomada de 12 volts, deve respeitar os seguintes avisos.

•  Só pode utilizar a tomada para ligar acessórios elétricos autorizados com um consumo de potência total de até 120 watt - senão existe o perigo de danificar a instalação elétrica do veículo.
•  Com o motor parado e os consumidores ligados, a bateria do veículo descarrega - se!
•  Antes de ligar ou desligar a ignição e antes do arranque do motor, desligar os dispositivos ligados às tomadas - existe o perigo de danificar os dispositivos devido a flutuações de tensão.

Tomada de 12 V na consola central dianteira

Fig. 108 Cobertura da tomada de 12 volt

• Para utilizar o compartimento de arrumação, abrir a tampa da tomada Fig. 108 e inserir a ficha do consumidor elétrico na tomada.

Tomada de 12 volts na consola central traseira

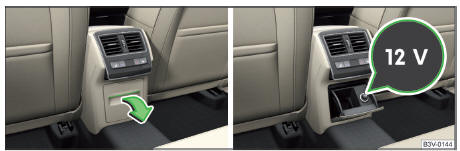

Fig. 109 Abrir a cobertura/Tomada de 12 volts

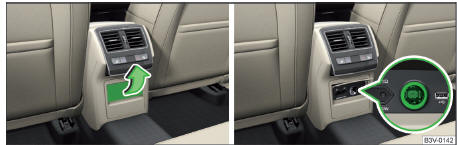

Fig. 110 Abra o compartimento de arrumação/cobertura da tomada de 12 volts

• Para utilizar, abrir a tampa no sentido da seta Fig. 109.
• ou: Abrir o compartimento de arrumação e remover a tampa da tomada de 12 volts Fig. 110.
• Inserir a ficha do consumidor elétrico na tomada.

Tomada de 12 volts na bagageira

Fig. 111 Cobertura da tomada de 12 volt

• Para utilizar, abrir a tampa da tomada Fig. 111 e inserir a ficha do consumidor elétrico na tomada.

Tomada de 230 volts na consola central traseira

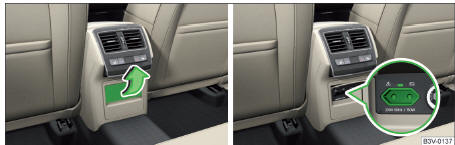

Fig. 112 Abrir a cobertura da tomada de 230 volts/Tomada d 230 volts

A tomada de 230 volts possui de uma segurança para criança. Ao inserir a ficha, a segurança é desbloqueada, a tomada é ativada e a luz de controlo por cima da tomada acende em verde (se esta piscar em vermelho, então a tomada está desativada).

A tomada funciona com o motor a trabalhar (no modo STOP nos veículos com sistema START-STOP) e ainda cerca de 10 minutos despois de ter desligado o motor, enquanto um consumidor ainda estava ligado à tomada elétrica antes de desligar o motor (a luz de controlo pisca em verde).

• Para utilizar, abrir a tampa da tomada no sentido da seta Fig. 112 e inserir a ficha do consumidor elétrico na tomada.

Uma desativação automático da tomada resulta, por exemplo, pelas seguintes razões.

• Amperagem excessiva.
• Baixo nível de carregamento da bateria do veículo.
• Elevada temperatura da tomada.

Quanto os motivos da desativação não existirem mais, pode realizar-se a ativação automática da tomada.

Se a ativação automática da tomada não foi efetuada, então os dispositivos ligados devem ser retirados da tomada e religados depois de um curto período de tempo.

CUIDADO

•  Só pode utilizar a tomada para ligar acessórios elétricos autorizados, com uma ficha de dois pinos de 230 volt e um consumo de potência total de até 150 watt.
•  A ficha do dispositivo elétrico deve ser inserida até ao batente, caso contrário, a segurança para criança pode ser desbloqueada e a tomada pode ser ativada, mas o dispositivo elétrico ainda é alimentado com tensão.
•  Não ligar lâmpadas de néon na tomada - existe o perigo de danificar a lâmpada.
•  Nos consumidores com fonte de energia própria (p.ex., computadores portáteis), ligar primeiro a fonte de energia, e só depois o consumidor.

Cinzeiro e isqueiro

Introdução ao tema

Neste capítulo encontrará informações sobre os seguintes temas:

• Cinzeiro
• Isqueiro

Os cinzeiros podem ser usados para colocar cinzas, cigarros, charutos e produtos semelhantes

Cinzeiro

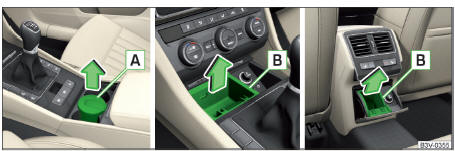

Fig. 113 Remover o cinzeiro à frente/Remover o encaixe do cinzeiro à frente/Remover o encaixe do cinzeiro atrás

Cinzeiro removível

• Pegar o cinzeiro A (não na tampa) e remover no sentido da seta Fig. 113.

A aplicação do cinzeiro faz-se pela ordem inversa.

Cinzeiro com encaixe removível

• Para remover o encaixe, abrir o cinzeiro, pegar o encaixe na área B e remover no sentido da seta Fig. 113.

A aplicação do cinzeiro faz-se pela ordem inversa.

Isqueiro

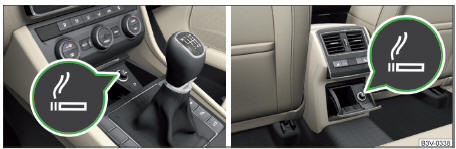

Fig. 114 Isqueiro: na consola central dianteira/na consola central traseira

• Para utilizar, abrir o respetivo compartimento de arrumação e pressionar o isqueiro para dentro até ao batente Fig. 114.
• Esperar até que o isqueiro ardente sai, retirá-lo imediatamente e utilizar.
• Voltar colocar o isqueiro na tomada e fechar o compartimento de arrumação.

Aviso A tomada do isqueiro também pode ser utilizada como tomada de 12 volts.
