Škoda Superb - Manual de Instruções > Bolsos de arrumação nas traseiras dos bancos dianteiros
Fig. 102
Bolsas de arrumação
As bolsas de arrumação Fig. 102 estão previstas para guardar, p. ex., mapas, revistas e objetos semelhantes.
Bolsas de arrumação nos lados interiores dos bancos dianteiros
Fig. 103
Bolsa de arrumação
As bolsas de arrumação estão localizadas no lado interior do banco do condutor, eventualmente, também do banco do passageiro dianteiro Fig. 103 e estão previstas para guardar objetos pequenos e leves (p.ex., como telemóveis).
A carga máxima admissível das respetivas bolsas é de 200 g.
Compartimento de arrumação na consola central traseira
Fig. 104
Compartimento de arrumação aberto, abrir o compartimento de arrumação com
fechadura
Na consola central atrás encontra-se, dependendo do equipamento, um compartimento de arrumação aberto A, assim como um compartimento de arrumação com fechadura B Fig. 104.
- Para abrir, puxar o compartimento de arrumação B na parte superior do aprofundamento e abrir o compartimento no sentido da seta Fig. 104.
- Para fechar, rodar o compartimento no sentido contrário ao da seta.
Compartimento de arrumação no apoio de braços traseiro

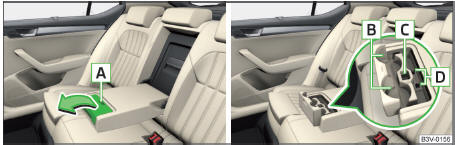

Fig. 105 Abrir compartimento de arrumação/interior do compartimento
No compartimento de arrumação encontra-se um suporte para bebidas B, um compartimento de arrumação para a fixação do suporte multimédia C, assim como um suporte de esferográficas D Fig. 105.
- Para abrir, pegar a tampa no entalhe A e abrir no sentido da seta até ao batente.
- Para fechar, abrir a tampa no sentido contrário ao da seta.
Abertura de passagem de carga

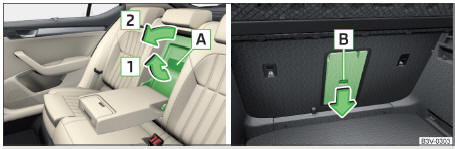

Fig. 106 Abrir a tampa: a partir do habitáculo/da bagageira
Depois de rebater o apoio de braço traseiro e abrir a tampa, obtém-se uma abertura no encosto do banco traseiro, pela qual pode passar o saco de esquis removível.
- Para abrir a partir do habitáculo, rebater o apoio de braço atrás parcialmente para baixo.
- Puxar o punho A no sentido da seta 1 e rebater a tampa no sentido da seta 2 para baixo Fig. 106.
- Para abrir a partir da bagageira, deslocar a patilha de segurança B no sentido da seta e dobrar a tampa com o apoio de braço para frente.
- Para fechar, virar a tampa e o apoio de braço traseiro para cima, até ao batente, até que este engate de forma audível.
Depois do processo de fecho, a tampa deve ser fixada. Certificar-se de que o campo vermelho por cima da patilha de segurança B não é visível.
| ATENÇÃO O sistema para aumento da capacidade de carga destina-se exclusivamente ao transporte de esquis, que devem encontrar-se corretamente fixos no saco de esquis. |
Saco de passagem de carga removível

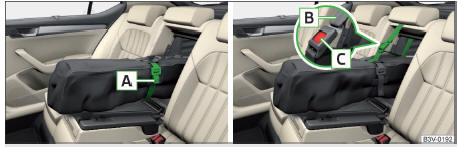

Fig. 107 Puxar a fita/Segurar o saco de passagem de carga
O saco de esquis removível (a seguir denominado apenas saco de esquis) é utilizado exclusivamente para o transporte de esquis e batons (no máximo, 4 conjuntos).
Arrumar saco de esquis e os esquis
- Virar o apoio de braço traseiro e a tampa no encosto do banco para baixo Fig. 106.
- Coloque o saco de esquis removível vazio de modo, que a extremidade com o fecho se encontre na bagageira.
- Colocar os esquis com as pontas para a frente, os batons com as pontas para trás no saco de passagem de carga e fechar o saco.
Fixar o saco de esquis e os esquis
- Apertar a cinta de fixação A à volta dos esquis antes do apertar das fixações Fig. 107. A cinta deve envolver firmemente os esquis.
- Rebata o encosto do banco um pouco para a frente.
- Passe a cinta de segurança B pela abertura do encosto do banco, à volta da parte superior do encosto.
- Em seguida, voltar a rebater o encosto do banco, até que o botão de bloqueio encaixar. Verificar isso, puxando o encosto do banco.
- Coloque a cinta de segurança B no fecho C até a ouvir encaixar
ATENÇÃO
|
CUIDADO
Nunca dobrar e arrumar o saco de esquis molhado - existe o perigo de danificar o saco de esquis.
