Škoda Superb - Manual de Instruções > Suporte para tablet
Introdução ao tema
Neste capítulo encontrará informações sobre os seguintes temas:
- Fixar atrás dos apoios da cabeça
- Fixar no compartimento de arrumação no apoio de braços atrás
- Manusear o suporte
No suporte pode fixar dispositivos externos (por exemplo, tablet, smartphone e semelhante) com um tamanho de, no mínimo, 122 mm e, no máximo, 195 mm.
A carga máxima admissível do suporte é de 750 g.
CUIDADO Nunca excede a carga máxima admissível do suporte - existe o perigo de uma danificação ou de uma limitação do funcionamento
Fixar atrás dos apoios da cabeça

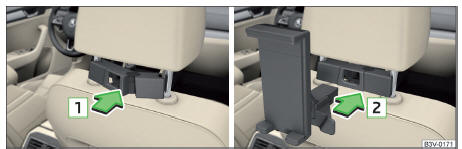

Fig. 115 Colocar: adaptador/suporte

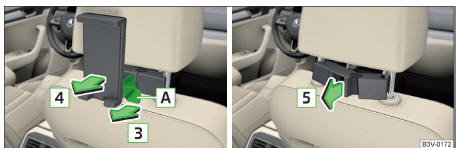

Fig. 116 Remover: Suporte/adaptador
- Para fixar, colocar o adaptador aberto nas barras de guia do apoio da cabeça dianteiro e encaixar no sentido da seta 1 Fig. 115.
- Encaixe o adaptador no sentido da seta 2 no adaptador.
- Para remover, puxar na patilha de segurança A no sentido da seta 3 e remover o suporte no sentido da seta 4 do adaptador Fig. 116.
- Pressione no adaptador e retire-o no sentido da seta 5 das estacas do apoio de cabeça.
| ATENÇÃO
Lidar com cuidado com o adaptador - caso contrário, existe o perigo de um ferimento dos dedos. |
Fixar no compartimento de arrumação no apoio de braços atrás

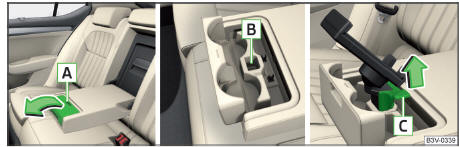

Fig. 117 Abrir o compartimento de arrumação/Compartimento de arrumação
para o suporte/Remover o suporte
- Para colocar, pegar a tampa no entalhe A e abrir no sentido da seta Fig. 117.
- Colocar o suporte no compartimento de arrumação B até ao batente.
- Para remover, puxar na patelha de segurança C no sentido da seta e remover o suporte do compartimento de arrumação.
- Fechar a tampa no sentido contrário ao da seta.
Manusear o suporte

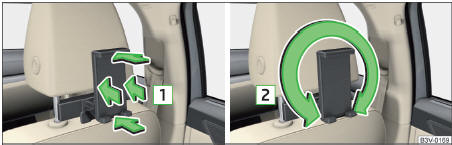

Fig. 118 Inclinar e rodar o suporte
Fig. 119
Adaptar o tamanho do suporte
O suporte pode ser inclinado em 30 no sentido das setas 1 e rodado em 360 no sentido da seta 2 Fig. 118.
- Para adaptar o tamanho do suporte, retirar a patilha de segurança A no sentido da seta 3 e deslocar a parte B no sentido da seta 4 para a posição desejada Fig. 119.
Aviso Se no suporte não se encontrar nenhum dispositivo externo, recomendamos de deslocar a parte B até ao batente para baixo. Caso contrário, podem surgir ruídos nocivos em caso de em determinadas velocidades.
