Škoda Superb - Manual de Instruções > Piso de carga variável na bagageira
Introdução ao tema
Neste capítulo encontrará informações sobre os seguintes temas:
- Posições do piso de carga variável
- Dobrar/abrir o piso de carga variável
- Dividir a bagageira
Posições do piso de carga variável
Fig. 139 Ajustar piso de carga variável na posição superior/piso de
carga variável na posição superior

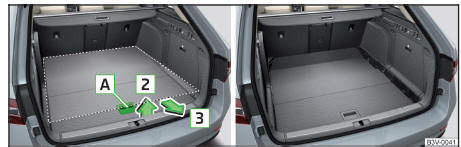

Fig. 140 Ajustar piso de carga variável na posição inferior/piso de
carga variável na posição inferior
O piso de carga variável pode ser ajustado para a posição superior ou inferior.
Ajustar na posição superior
- Levantar o piso de carga variável no manípulo A Fig. 139 cerca de 20 cm e puxar para si.
- Levantar o piso de carga para a altura da cobertura da bagageira enrolável no sentido da seta 1 até ouvir o som de clique e pressionar para a frente.
O espaço sob o piso de carga variável pode ser utilizado para guardar objetos, p. ex., a cobertura enrolável da bagageira desmontada, a bolsa multifuncional e outros objetos semelhantes.
A carga máxima admissível do piso de carga variável é nesta posição de 75 kg.
Para transportar cargas pesadas é necessário ajustar o piso de carga variável na posição inferior Fig. 140.
Ajustar na posição inferior
- Verificar se o espaço por baixo do piso de carga variável está vazio.
- Levantar o piso de carga variável no manípulo A Fig. 140 por cima da plataforma de carga no sentido da seta 2.
- Puxar o piso de carga no sentido da seta 3 até que este desce para a posição inferior, e pressionar para a frente.
Dobrar/abrir o piso de carga variável

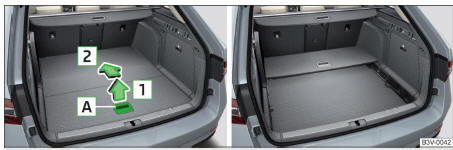

Fig. 141 Recolher o piso de carga variável/piso de carga variável
dobrado na posição superior
- Para dobrar, segurar o piso de carga variável pelo manípulo A e levantá-lo no sentido da seta 1 Fig. 141.
- Recolher o piso de carga variável através de um movimento no sentido da seta 2.
A abertura faz-se pela ordem inversa.
Dobrar/abrir o piso de carga variável na posição superior e inferior da mesma maneira.
Dividir a bagageira
Fig. 142
Dividir a bagageira com o piso de carga variável
- Para dividir, levantar o piso de carga variável no manípulo A e introduzir a extremidade traseira do piso de carga variável nas ranhuras B no sentido da seta Fig. 142.
Nas ranhuras B, o piso de carga variável está protegido contra movimento.
A abertura faz-se pela ordem inversa.
Dividir/abrir o piso de carga variável na posição superior e inferior da mesma maneira.
Rede divisória
Introdução ao tema
Neste capítulo encontrará informações sobre os seguintes temas:
- Utilizar rede divisória
- Desmontar/montar a rede divisória
Utilizar rede divisória

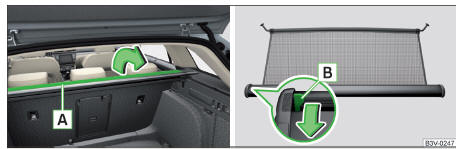

Fig. 143 Abrir parte da cobertura enrolável da bagageira/alavanca de
desbloqueio

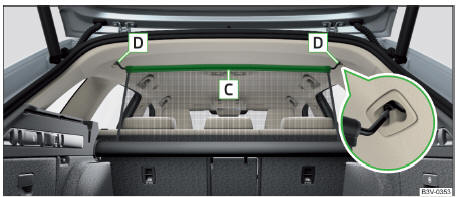

Fig. 144 Rede divisória corretamente fixada por trás dos bancos traseiros
em estado extraído
A rede divisória pode ser retirada e fixada atrás dos bancos traseiros ou dos bancos dianteiros.
Retirar e fixar a rede divisória atrás dos bancos traseiros
- Abrir a parte A da cobertura enrolável da bagageira no sentido da seta Fig. 143.
- Retirar a rede divisória na barra transversal C, colocar num dos encaixes D e pressionar para frente Fig. 144.
- Do mesmo modo fixar a barra transversal do outro lado do veículo no encaixe C.
- Certificar-se que a barra transversal da rede divisória está fixada corretamente nos dois encaixes E.
- Voltar a rebater a parte A da cobertura enrolável da bagageira para trás no sentido contrário ao da seta Fig. 143.
Enrolar rede divisória atrás dos bancos traseiros
- Abrir a parte A da cobertura enrolável da bagageira no sentido da seta Fig. 143.
- Puxar a barra transversal, primeiro de um lado e depois do outro, um pouco para trás e retire-a dos encaixes D Fig. 144.
- Segurar a barra transversal C de modo, que a rede divisória possa enrolar para dentro da caixa D de forma lenta e sem danos.
- Voltar a rebater a parte A da cobertura enrolável da bagageira para trás no sentido contrário ao da seta Fig. 143.
Retirar e fixar a rede divisória atrás dos bancos dianteiros
O processo é efetuado em analogia com o atrás dos bancos traseiros. Rebater os bancos traseiros antes de puxar a rede divisória. Voltar a rebater os bancos traseiros depois de rolar a rede divisória no alojamento.
CUIDADO Se a rede divisória bloquear ao ser puxada, então deverá pressionar a alavanca de desbloqueio B no sentido da seta Fig. 143.
Desmontar/montar a rede divisória
Fig. 145
Desmontar a caixa da rede divisória
- Para desmontar, rebater os encostos dos bancos traseiros para frente e abrir a porta traseira direita.
- Deslocar a caixa A no sentido da seta 1 e retirar nos encaixes no sentido da seta 2 Fig. 145.
- Para montar, colocar as ranhuras na caixa A nos encaixes dos encostos dos bancos traseiros e deslocar a caixa no sentido contrário ao da seta 1 até ao batente.
- Rebater os bancos traseiros novamente para a posição de inicial.
Transporte no porta-bagagens de tejadilho

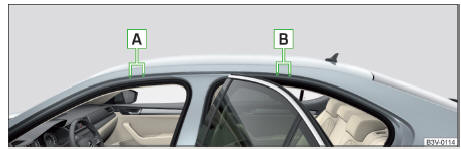

Fig. 146 Pontos de fixação
Os pontos de fixação A e B estão localizados nos dois lados do veículo Fig. 146.
A instalação e a remoção do suporte de base são efetuadas de acordo com o manual fornecido.
Carga do tejadilho
O peso máximo admissível da carga incluindo os suportes é de 100 kg.
ATENÇÃO
Para a segurança rodoviária no transporte de carga no porta-bagagens de
tejadilho deve respeitar as seguintes indicações.
|
CUIDADO
- Certificar-se de que na abertura do teto de correr/de abrir ou da tampa da bagageira, este ou esta não bate contra a carga no tejadilho.
- Certifique-se de que a antena de tejadilho não é afetada pela carga transportada.
Aviso Recomendamos a utilização de um porta-bagagens de tejadilho da gama de Acessórios Originais ŠKODA.
