Toyota Avensis - Manual de Instruções > Lâmpadas
Pode substituir as seguintes lâmpadas. O nível de dificuldade da substituição varia de acordo com a lâmpada. Uma vez que existe o perigo dos componentes serem danificados, recomendamos que a substituição das lâmpadas seja efetuada por um concessionário Toyota autorizado, reparador Toyota autorizado ou por outro profissional igualmente qualificado e equipado.
Preparação da substituição de uma lâmpada
Verifique a potência em Watts da lâmpada a substituir

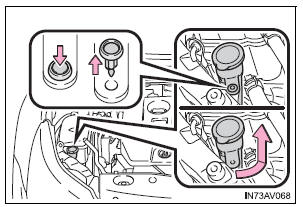

Remoção da tampa do compartimento do motor

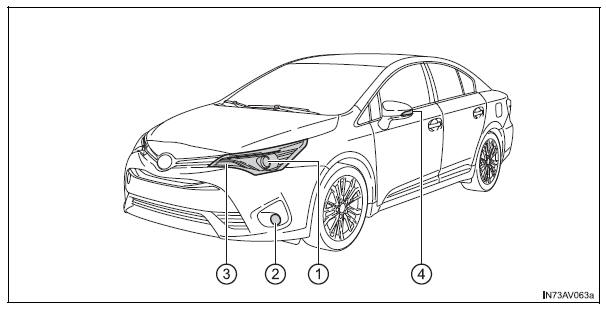

Localização das lâmpadas
À frente
- Faróis (faróis de halogéneo)
- Luz de nevoeiro da frente (se equipado) Luz adaptativa em curva/nevoeiro (se equipado)
- Luz do sinal de mudança de direção da frente
- Luz do sinal de mudança de direção lateral

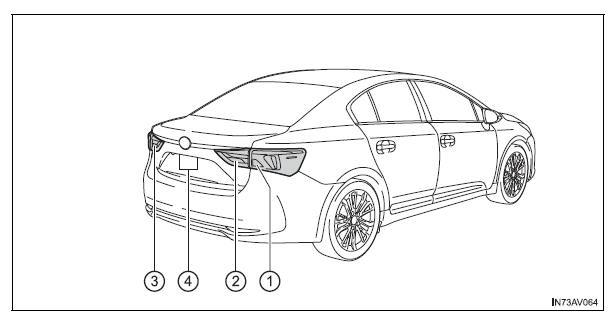

Atrás
Sedan
- Luz do sinal de mudança de direção traseira
- Luz de marcha-atrás (veículos de volante à esquerda)
- Luz de marcha-atrás (veículos de volante à direita
- Luzes da chapa de matrícula

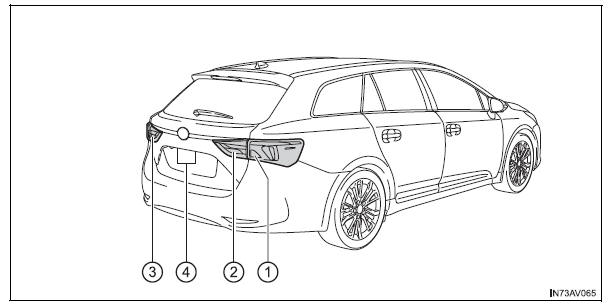

Wagon
- Luz do sinal de mudança de direção traseira
- Luz de marcha-atrás (veículos de volante à esquerda)
- Luz de marcha-atrás (veículos de volante à direita)
- Luzes da chapa de matrícula
Substituição das lâmpadas
Faróis (lâmpadas de halogéneo)

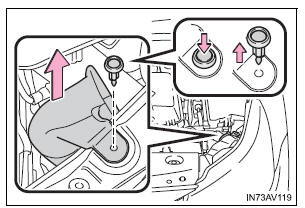

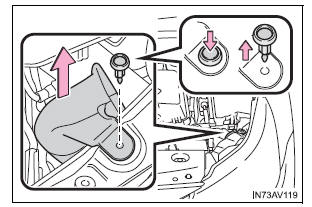

- Apenas para o lado direito: Retire a mola de segurança, rode e puxe a tampa do reservatório do líquido de limpeza.

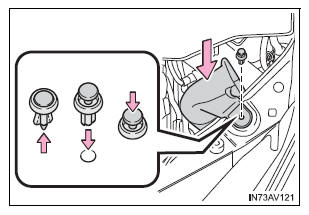

Apenas para o lado esquerdo: Retire a mola de segurança e a parte superior da conduta de ar (se for removível).

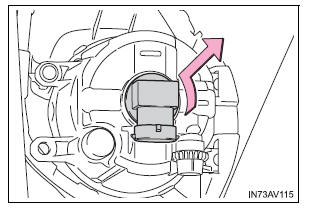

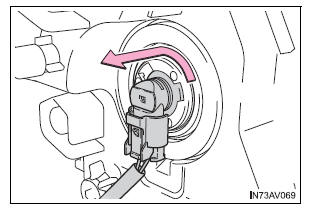

- Rode a base da lâmpada para a esquerda.

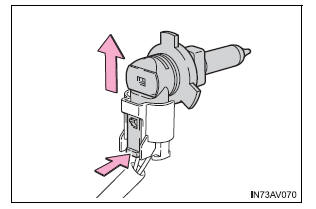

- Desligue o conector enquanto pressiona a patilha de destrancamento.

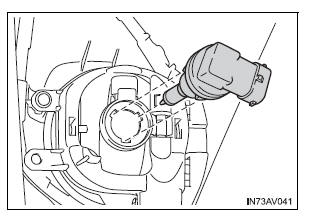

- Substitua a lâmpada, coloque
o conector e instale a base da
lâmpada.
Alinhe as 3 guias na lâmpada com o suporte e insira-a.

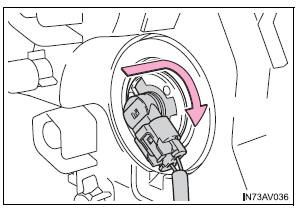

- Rode e prenda a base da
lâmpada.
Abane a base da lâmpada delicadamente para verificar que não está solta, ligue os faróis em médios uma vez e confirme visualmente se não existe fuga de luz através do suporte.

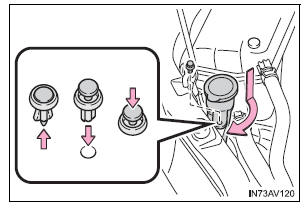

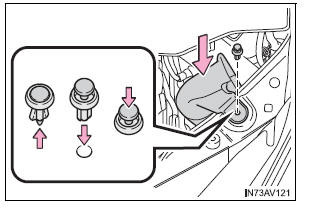

- Apenas para o lado direito: Instale a tampa do reservatório do líquido de limpeza e a mola de segurança, executando o passo 1 no sentido inverso.
Apenas para o lado esquerdo: Instale a parte superior da conduta de ar e a mola de segurança, executando o passo 1 no sentido inverso
Luz de nevoeiro da frente (se equipado)

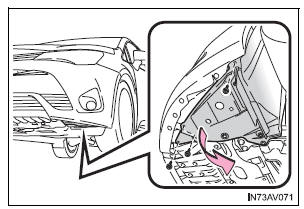

- Remova os parafusos da
forra do guarda-lamas.
Remova a forra do guarda-lamas parcialmente.

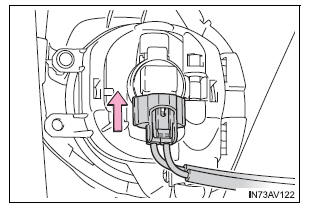

- Desligue o conector enquanto pressiona a patilha de destrancamento.

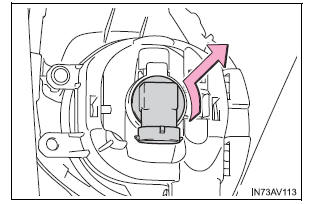

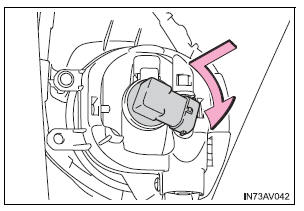

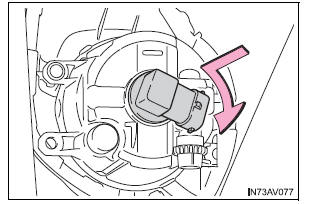

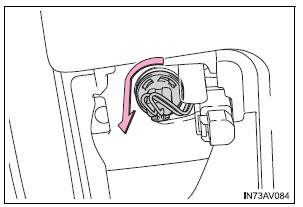

- Rode a base da lâmpada para a esquerda.
- Substitua a lâmpada e
instale a base da lâmpada.
Alinhe as 3 guias na lâmpada com o suporte e insira-a.
- Rode e prenda a base da lâmpada.
- Coloque o conector.
Abane a base da lâmpada delicadamente para verificar que não está solta, ligue a luz de nevoeiro da frente uma vez e confirme visualmente se não existe fuga de luz através do suporte.
- Reinstale a forra do guarda-lamas com os parafusos, executando o passo 1, no sentido inverso.
Luz adaptativa em curva/nevoeiro (se equipado)
- Remova os parafusos da
forra do guarda-lamas.
Remova a forra do guarda-lamas parcialmente.

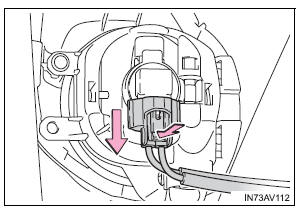

- Desligue o conector enquanto pressiona a patilha de destrancamento.
- Desligue o conector enquanto pressiona a patilha de destrancamento.
- Rode a base da lâmpada para a esquerda.

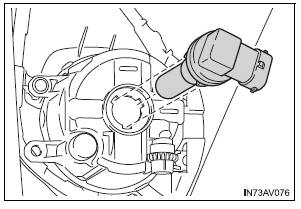

- Substitua a lâmpada e
instale a base da lâmpada.
Alinhe as 3 guias na lâmpada com o suporte e insira-a.
- Rode e prenda a base da lâmpada.

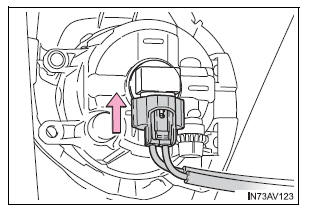

- Coloque o conector.
Abane a base da lâmpada delicadamente para verificar que não está solta, ligue a luz de nevoeiro da frente uma vez e confirme visualmente se não existe fuga de luz através do suporte.
- Reinstale a forra do guarda-lamas com os parafusos, executando o passo 1, no sentido inverso.
Luz do sinal de mudança de direção da frente
- Apenas para o lado esquerdo: Retire a mola de segurança e a parte superior da conduta de ar (se for removível).
- Rode a base da lâmpada para a esquerda.

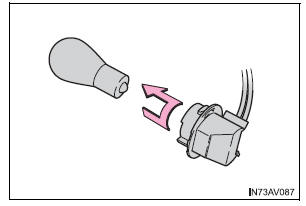

- Retire a lâmpada.
- Ao instalar a lâmpada, execute os passos 3 e 2 no sentido inverso.
- Apenas para o lado esquerdo: Instale a parte superior da conduta de ar e a mola de segurança executando o passo 1 no sentido inverso.
Luz de marcha-atrás (sedan)

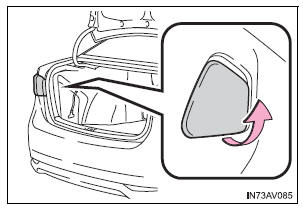

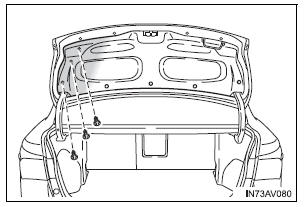

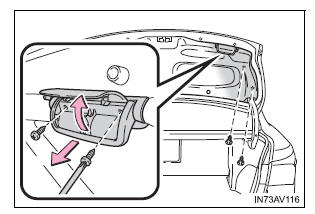

- Para o lado direito, abra a mala e remova as molas da tampa e a pega da mala.
Para o lado esquerdo, abra a mala e remova as molas da tampa.

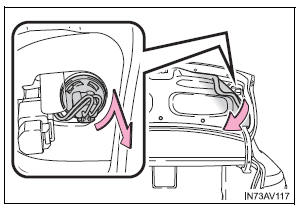

- Remova parcialmente a cobertura do painel da mala e rode a base da lâmpada para a esquerda.
- Retire a lâmpada.
- Ao instalar, execute os passos listados no sentido inverso.
Luz de marcha-atrás (wagon)

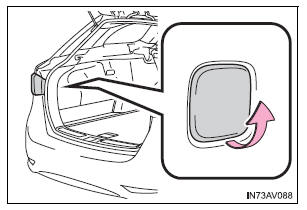

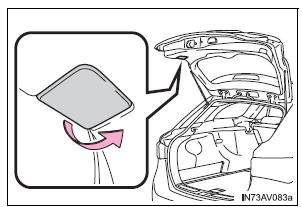

- Abra a porta da retaguarda e remova a tampa.
- Rode a base da lâmpada para a esquerda.
- Retire a lâmpada.
- Ao instalar, execute os passos listados no sentido inverso.
Luz do sinal de mudança de direção traseira (sedan)
- Abra a mala e remova a tampa
- Rode a base da lâmpada para a esquerda.

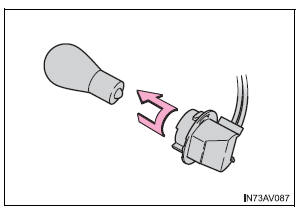

- Retire a lâmpada.
- Ao instalar, execute os passos listados no sentido inverso.
Luz do sinal de mudança de direção traseira (wagon)
- Abra a porta da retaguarda e remova a tampa.
- Rode a base da lâmpada para a esquerda.
- Retire a lâmpada.
- Ao instalar, execute os passos listados no sentido inverso.
Luz da chapa de matrícula
- Remova a tampa.

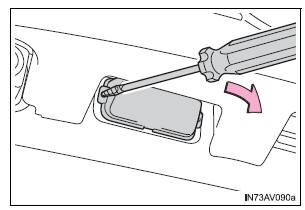

Inserira uma chave de fendas ou objeto semelhante no orifício e remova a tampa, conforme ilustrado.
Para evitar danificar o veículo, enrole a chave de fendas com fita.

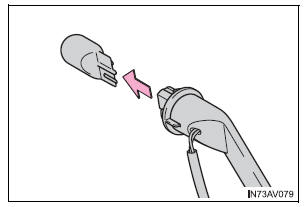

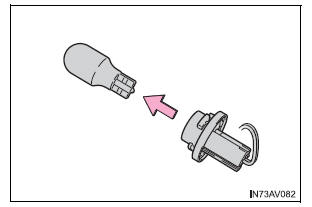

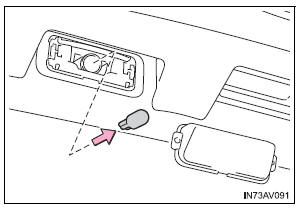

- Retire a lâmpada.
- Ao instalar, execute os passos listados no sentido inverso.
Luzes do sinal de mudança de direção laterais

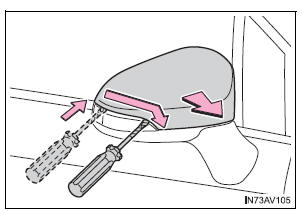

- Remova a tampa.
Inserira a chave de fendas e faça-a deslizar ao longo da luz do sinal de mudança de direção lateral.
Para evitar danificar o veículo, enrole a chave de fendas com fita.

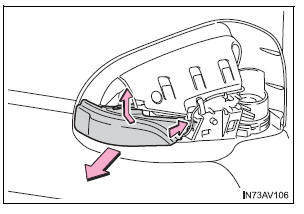

- Prima as 2 molas e remova a luz do sinal de mudança de direção do invólucro do farol.

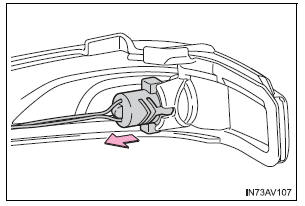

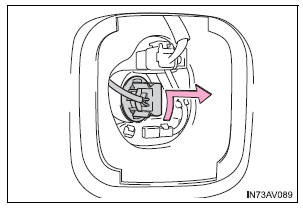

- Retire o suporte do invólucro do farol da luz do sinal de mudança de direção lateral.

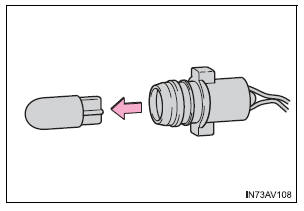

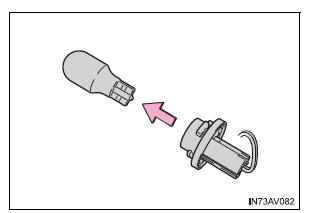

- Retire a lâmpada.
- Substitua a lâmpada e
instale o suporte no invólucro
do farol da luz de mudança
de direção lateral.
Alinhe as ranhuras do suporte pelo invólucro do farol da luz do sinal de mudança de direção lateral.

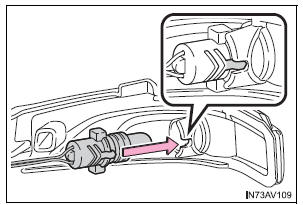

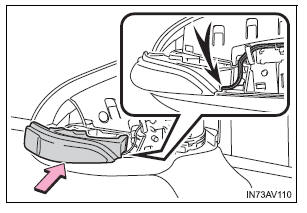

- Com a cablagem a passar através da parte inferior da luz do sinal de mudança de direção lateral, instale-a no invólucro do farol.

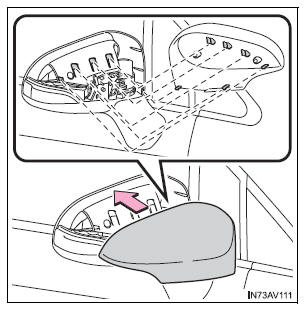

- Alinhe as 6 guias e instale a
tampa.
Após ouvir um estalido, confirme se a tampa está bem presa.
Substituir as seguintes lâmpadas
Se alguma das lâmpadas abaixo listadas fundir, dirija-se a um concessionário Toyota autorizado, reparador Toyota autorizado ou a outro profissional igualmente qualificado e equipado para a sua substituição.
- Faróis (tipo LED)
- Luzes de mínimos/luzes para circulação diurna
- Luz de nevoeiro traseira
- Luzes de stop
- Luzes de presença
- Luz de stop superior
Embaciamento no interior das lentes
A condensação temporária no interior das lentes dos faróis não indica uma avaria. Contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou outro profissional igualmente qualificado e equipado para obter mais informações nas seguintes situações:
- Quando surgirem gotas grossas de água no interior das lentes.
- Se houver acumulação de água no interior da ótica.
Lâmpadas LED
Os faróis (tipo LED), as luzes de mínimos/luzes para circulação diurna, luz de nevoeiro traseira, luz de stop, luzes de presença e luz de stop superior, consistem num determinado número de LEDs. Se algum desses LEDs fundir, leve o veículo a um concessionário Toyota autorizado, reparador Toyota autorizado ou a outro profissional igualmente qualificado e equipado para substituição.
AVISO
Substituição de lâmpadas
- Desligue as luzes. Não tente substituir uma lâmpada logo após ter
desligado
as luzes.
As lâmpadas ficam demasiado quentes e podem causar queimaduras.
- Não toque na parte de vidro da lâmpada com as mãos desprotegidas. Se for inevitável segurar a lâmpada pela parte de vidro, use um pano limpo e seco para evitar humidade e gordura nas lâmpadas. Se a lâmpada for arranhada ou se cair, pode partir ou rebentar.
- Instae devidamente as lâmpadas e os componentes que as mantêm seguras. Se não forem seguidas as indicações, pode resultar em danos irreparáveis, incêndio, ou infiltrações de água no interior do farol. Isto pode causar danos nos faróis ou embaciamento no interior das lentes.
- Não tente reparar ou desmontar as lâmpadas, os conectores, os
circuitos
de alimentação ou os componentes relacionados.
Pode resultar em choque elétrico, causando a morte ou ferimentos graves.
Para evitar danos ou um incêndio
Certifique-se que as lâmpadas estão devidamente colocadas e apertadas.
