Škoda Superb - Manual de Instruções > Bolsa multifunções

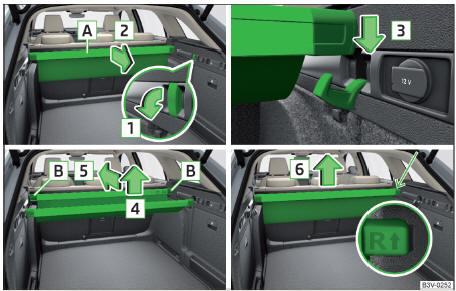

Fig. 135 Bolsa multifunções retirar/instalar/inserir/remover

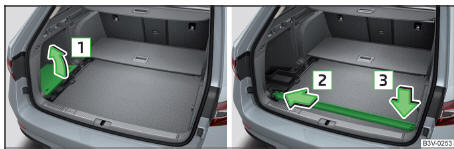

Fig. 136 Retirar a cobertura lateral esquerda/arrumar a bolsa
multifunções
A bolsa multifunções (a seguir denominado apenas bolsa) por baixo da cobertura enrolável da bagageira está prevista para pousar peças de vestuário e também objetos leves sem arestas afiadas.
A carga máxima admissível da bolsa multifunções é de 3 kg.
Retirar e aplicar
- Virar os ganchos dianteiros para baixo em ambos os lados da bagageira na direção da seta 1 Fig. 135.
- Segurar a barra traseira A com ambas as mãos e puxe a bolsa para fora no sentido da seta 2.
- Colocar a barra traseira sobre os dois ganchos virados para a frente no sentido da seta 3 até ao encosto.
Inserir
- Retirar a barra traseira do gancho no sentido da seta 4 e introduzir a bolsa no sentido da seta 5 Fig. 135.
- Apoiar a barra traseira sobre a barra dianteira e pressionar em ambas as extremidades B um no outro.
- Rebater os ganchos da frente em ambos os lados da bagageira no sentido contrário ao da seta 1.
Retirar/aplicar
- Retire a cobertura enrolável da bagageira.
- Retirar a bolsa dos suportes no sentido da seta 6 Fig. 135.
A aplicação faz-se pela ordem inversa.
- Inserir a extremidade da barra marcada com
ao colocar no encaixe direito
e a extremidade marcada com
no
encaixe esquerdo. As setas devem apontar
para a frente.
Arrumar
Se o veículo estiver equipado com o piso de carga variável, a bolsa pode ser guardada nos rebaixos do revestimento lateral da bagageira.
- Recolher o piso de carga variável na posição superior.
- Abrir os compartimentos alterais nos dois lados da bagageira Fig. 130 - B.
- Retirar a cobertura lateral do lado esquerdo no sentido da seta 1 Fig. 136.
- Aplicar a bolsa na abertura do revestimento lateral no sentido da seta 2 e arrumar no sentido da seta 3.
- Aplicar de novo a cobertura lateral no lado esquerdo no sentido contrário ao da seta 1.
- Fechar os compartimentos laterais nos dois lados da bagageira.
- Desdobrar o piso de carga variável na posição superior.
Aviso Se quiser arrumar a tampa da bagageira enrolável e as bolsas multifunções ao mesmo tempo, é necessário que a parte de trás da cobertura da bagageira enrolável cubra a bolsa multifunções
Lâmpada removível
Fig. 137
Lâmpada removível
Fig. 138 Lâmpada removível: remover/inserir
A lâmpada está localizada no lado esquerdo da bagageira e é utilizada para a iluminação da bagageira ou como uma lâmpada portátil.
A lâmpada está equipada com ímanes. Assim, esta pode ser fixada, p.ex., na carroçaria do veículo.
Descrição da lâmpada Fig. 137
- Botão para ligar/desligar a luz
- Parte que acende quando a lâmpada se encontrar no suporte
- Parte que acende quando a lâmpada se encontrar fora do suporte
Se a lâmpada se encontrar no suporte, então esta acende quando a tampa da bagageira estiver aberta.
- Para retirar, segurar a lâmpada na D e retire-a, rodando-a no sentido da seta 1 Fig. 138.
- Para ligar a lâmpada retirada, pressionar a tecla A Fig. 137. Ao premir novamente, a lâmpada é desligada.
- Para colocar, colocar primeiro a lâmpada com a parte traseira E no suporte Fig. 138 e pressionar, depois, a lâmpada no sentido da seta 2, até que esta encaixe de forma audível.
Caso não desligue a lâmpada e a insira corretamente no suporte, as lâmpadas LED na parte dianteira C Fig. 137 da iluminação são desligados automaticamente.
Caso não insira a lâmpada corretamente no suporte, esta não se acende ao abrir a tampa da bagageira e as baterias não são recarregadas.
Carregar a lâmpada
A lâmpada é alimentada por três baterias NiMH recarregáveis do tipo AAA. As baterias são carregadas continuamente com o motor a trabalhar (o carregamento total das baterias demora cerca de 3 horas).
Substituir baterias.
CUIDADO A lâmpada não é resistente à água, por isso esta deve ser protegida contra a humidade - caso contrário, existe perigo de danificação.
Veículos da classe N1
Nos veículos da classe N1, que não estão equipados com uma grade de proteção, deve utilizar para fixação da carga um conjunto de fixação, que corresponda à norma EN 12195 (1 - 4).
Para a operação segura do veículo o bom funcionamento da instalação elétrica é essencial. É importante ter atenção, que esta não seja danificada no ajuste bem como no carregamento e descarregamento do espaço de carga.
