Škoda Superb - Manual de Instruções > Lâmpadas incandescentes

Neste capítulo encontrará informações sobre os seguintes temas:

• Disposição das lâmpadas incandescentes nos faróis dianteiros
• Substituir a lâmpada incandescente dos médios e máximos (faróis de halogéneo)
• Lâmpada incandescente para o pisca-pisca (faróis de halogéneo)
• Substituir a lâmpada incandescente para faróis de nevoeiro
• Desmontar/montar a luz traseira 3
• Substituir as lâmpadas incandescentes na luz traseira

Em caso de dúvidas recomendamos que, em caso de dúvida, mande efetuar a substituição das lâmpadas incandescentes numa oficina especializada ou peça ajuda especializada.

• Antes de substituir uma lâmpada incandescente, desligar a ignição e a luz.
• As lâmpadas incandescentes fundidas só devem ser substituídas por outras semelhantes. A designação encontra-se no casquilho da lâmpada ou na parte de vidro.

Depois de substituir uma lâmpada incandescente nos faróis dos máximos, dos médios ou dos faróis de nevoeiro, recomendamos a verificação da regulação dos faróis por parte de uma oficina especializada.

Em caso de avaria de uma lâmpada de descarga de gás xenônio ou um LED, deve consultar um especialista.

CUIDADO

•  Não é permitido pegar na parte de vidro da lâmpada incandescente com os dedos desprotegidos - mesmo a menor sujidade irá diminuir a vida útil da lâmpada.

  Utilizar um pano limpo, um guardanapo, etc.

•  A tampa protetora da lâmpada incandescente deve ser sempre colocada corretamente no farol, caso contrário pode entrar água e sujidade no farol - existe o perigo de danos dos faróis!

Aviso

•  Este Manual de Instruções descreve apenas processos simples de substituição de lâmpadas, que poderá realizar por si próprio sem dificuldades. As outras lâmpadas incandescentes devem ser substituídas numa oficina especializada.
•  Recomendamos que tenha sempre no veículo uma caixa com lâmpadas incandescentes de reserva.

Disposição das lâmpadas incandescentes nos faróis dianteiros

Fig. 363 Farol esquerdo

O veículo está equipado com faróis dianteiros com lâmpadas de halógenos ou com uma lâmpada de descarga de xénon e lâmpadas LED.

Disposição das lâmpadas incandescentes Fig. 363

1. Piscas
2. Médios com lâmpada de halogéneo/lâmpada de descarga de gás xénon
3. Máximos

Substituir a lâmpada incandescente dos médios e máximos (faróis de halogéneo)

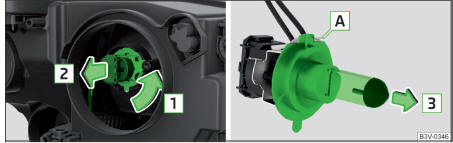

Fig. 364 Mudar a lâmpada incandescente dos médios e máximos

• Retirar a tampa de proteção B ou C Fig. 363.
• Redar a ficha com a lâmpada incandescente no sentido da seta 1 Fig. 364.
• Retire a ficha com a lâmpada incandescente no sentido da seta 2.
• Retire a lâmpada incandescente para fora da ficha no sentido da seta 3.
• Inserir uma lâmpada incandescente nova na ficha de forma que o engate A na ficha encaixar no entalhe da lâmpada incandescente.
• Colocar a ficha com a lâmpada incandescente nova no sentido contrário da seta 2 no farol.
• Rodar a ficha com a nova lâmpada incandescente no sentido contrário da seta 1 até ao encosto.
• Colocar a tampa de proteção B ou C Fig. 363.

Lâmpada incandescente para o pisca-pisca (faróis de halogéneo)

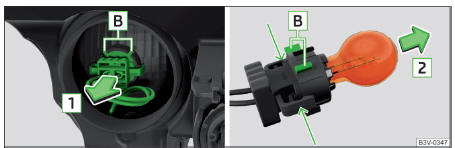

Fig. 365 Substitua a lâmpada incandescente do pisca-pis

• Retire a tampa de proteção A Fig. 363.
• Extrair a ficha com a lâmpada incandescente com movimentos oscilantes no sentido da seta 1 Fig. 365.
• Pegar a ficha com a lâmpada incandescente nos pontos marcados com as setas.
• Retire a lâmpada incandescente fundida para fora do suporte no sentido da seta 2.
• Aplique uma lâmpada incandescente nova, até ao batente, no casquilho.
• Introduzir a ficha com a lâmpada com as fixações B para cima de modo a que esta cabe nos entalhes do refletor.
• Coloque a tampa de proteção A Fig. 363.

Substituir a lâmpada incandescente para faróis de nevoeiro

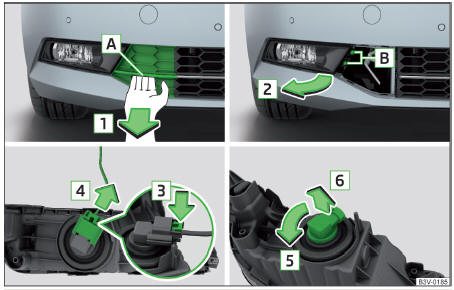

Fig. 366 Retirar os faróis de nevoeiro/Mudar a lâmpada

Retirar a grade de proteção e os faróis

• Introduzir os dedos no orifício A e retirar a grade puxando-a no sentido da seta 1 Fig. 366.
• Desaparafusar os parafusos B com a chave de fendas da ferramenta de bordo.
• Retire o farol cuidadosamente no sentido da seta 2.

Substituir a lâmpada incandescente

• Pressionar o bloqueio na ficha no sentido da seta 3.
• Retirar a ficha na direção da seta 4.
• Rodar o casquilho com a lâmpada incandescente até ao encosto 5 na direção da seta.
• Retirar o casquilho com a lâmpada incandescente no sentido da seta 6.
• Aplicar um casquilho novo com a lâmpada incandescente no farol e rodar até ao batente em sentido contrário da seta 5.
• Encaixar a ficha.

Colocar o farol e a grade de proteção

• Aplicar e aparafusar o farol de nevoeiro no sentido contrário da seta 2 Fig. 366.
• Colocar a grade de proteção e pressioná-la cuidadosamente para dentro até encaixar no lugar.

Desmontar/montar a luz traseira

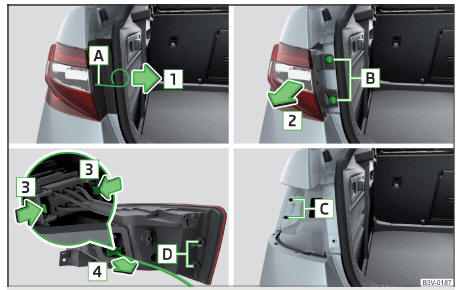

Fig. 367 Desmontar lâmpada/retirar conector

Desmontagem

• Abrir a tampa da bagageira.
• Introduzir na abertura A Fig. 367 a ferragem para retirada dos tampões integrais das rodas.
• Retirar a cobertura puxando no gancho na direção da seta 1.
• Desaparafusar os parafusos B com a chave de fendas da ferramenta de bordo.
• Pegar a luz e retirar com cuidado no sentido da seta 2.
• Pressionar os bloqueios na ficha no sentido da seta 3.
• Extrair a ficha cuidadosamente no sentido da seta 4 da luz.

Montagem› Introduzir a ficha na lâmpada no sentido contrário ao da seta 4 Fig. 367.

• Os bloqueios da ficha devem encaixar de forma segura.
• Encaixar a lâmpada com as aberturas D nos pinos C na carroçaria e pressionar cuidadosamente a lâmpada para dentro.
• Aparafusar a luz traseira e aplique a cobertura. A tampa tem de encaixar bem.

CUIDADO

•  Certificar-se de que, ao voltar a inserir a luz, o feixe de cabos não é entalado entre a carroçaria e a luz e que a junta C Fig. 368 está colocada corretamente - caso contrário existe o perigo de entrada de água e de danificar a instalação elétrica.
•  Ao desmontar e montar a luz traseira tenha cuidado, para não danificar a pintura do veículo e a luz.

Substituir as lâmpadas incandescentes na luz traseira

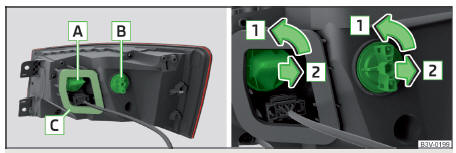

Fig. 368 Luz traseira/Substituir a lâmpada incandescente

• Rodar o suporte com lâmpada incandescente A ou B Fig. 368 no sentido da seta 1.
• Retirar o suporte com a lâmpada do compartimento da lâmpada no sentido da seta 2.
• Gire a lâmpada incandescente fundida no sentido contrário ao dos ponteiros do relógio e retire-a.
• Coloque uma nova lâmpada incandescente no suporte e rode-a até ao batente, no sentido dos ponteiros do relógio.
• Colocar o suporte com a lâmpada incandescente de novo no alojamento da luz e rode-o até ao batente no sentido contrário a direção da seta 1.
