Škoda Superb - Manual de Instruções > Fusíveis

Fig. 356 Fusível queimado

Neste capítulo encontrará informações sobre os seguintes temas:

• Fusíveis no painel de instrumentos - veículos com condução à esquerda
• Fusíveis no painel de instrumentos - veículos com condução à direita
• Fusíveis no painel de instrumentos
• Fusíveis no compartimento do motor
• Ocupação dos fusíveis no compartimento do motor

Os circuitos elétricos individuais estão protegidos por fusíveis. Os fusíveis fundidos são identificáveis pelas lâminas de metal derretidas Fig. 356.

CUIDADO

•  Substitua o fusível fundido por um novo com a mesma amperagem.
•  Se um fusível recém-inserido volta a queimar depois de pouco tempo, então dirija-se a uma oficina especializada.
•  "Não reparar" os fusíveis e também não substituí-los por mais fortes - existe o perigo de incêndio e uma outra instalação elétrico pode ser danificada.

Aviso

•  Recomendamos que tenha sempre no veículo fusíveis de reserva.
•  Um fusível pode incluir vários consumidores. Vários fusíveis podem pertencer a um consumidor.

Fusíveis no painel de instrumentos - veículos com condução à esquerda

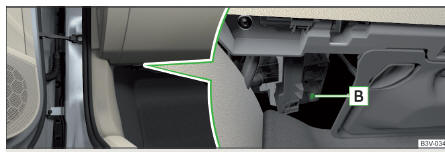

Fig. 357 Compartimento de arrumação do lado do condutor

Nos veículos com condução à esquerda, o caixa de fusíveis encontra-se na lado do condutor atrás do compartimento de arrumação.

Substituir fusível

• Retirar a chave de ignição, desligar a luz e todos os consumidores elétricos.
• Abra o compartimento de arrumação no lado do condutor.
• Pegar o compartimento de arrumação lateralmente na zona A e abrir puxando no sentido da seta 1 (para abrir deve exercer muita força) Fig. 357.
• Remover o clipe de plástico sob a tampa da caixa de fusíveis no compartimento do motor Fig. 361.
• Retirar com o gancho o fusíveis defeituoso e inserir depois um novo fusível.
• Colocar o gancho novamente na posição original.
• Fechar o compartimento pressionando no sentido da seta 2.

Fusíveis no painel de instrumentos - veículos com condução à direita

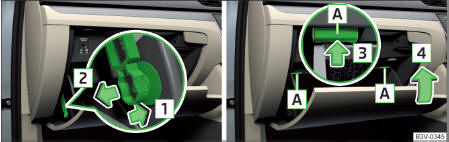

Fig. 358 Compartimento de arrumação do lado do passageiro dianteiro

Nos veículos com condução à direita, o caixa de fusíveis encontra-se na lado do passageiro atrás do compartimento de arrumação.

Abrir o compartimento de arrumação e substituir o fusível

• Retirar a chave de ignição, desligar a luz e todos os consumidores elétricos.
• Abrir o compartimento de arrumação no lado do passageiro dianteiro.
• Desbloquear a haste de comando do travão no sentido da seta 1 e soltar no sentido da seta 2 Fig. 358.
• Pressionar o pino de travamento A no sentido da seta 3, o compartimento de arrumação abre.
• Remover o clipe de plástico sob a tampa da caixa de fusíveis no compartimento do motor Fig. 361.
• Retirar com o grampo o fusível defeituoso e colocar depois um novo fusível.
• Colocar o gancho novamente na posição original.

Voltar a fechar o compartimento de arrumação

• Levante o compartimento de arrumação no sentido da seta 4.
• Superar a resistência dos pinos de travamento A.
• Colocar a haste de comando do travão no sentido contrário ao da seta 2 e bloqueá-la no sentido contrário ao da seta 1.
• Feche o compartimento de arrumação.

Fusíveis no painel de instrumentos

Fig. 359 Fusíveis

Fig. 360 Fusível para a unidade multifunção (táxi): veículo com condução à direita

Consumidor

1. Não afetado
2. Não afetado
3. Estabilizador de tensão para veículos de táxi
4. Aquecimento do volante
5. Bus de dados
6. Caixa de velocidades automática
7. Ar condicionado, aquecimento, recetor do controle remoto sem fio para o aquecimento auxiliar, aquecimento dos vidros traseiros, aquecimento dos para-brisas, temporizador
8. Interruptor de luz, sensor de chuva, conexão de diagnóstico, travão de estacionamento, iluminação do painel de instrumentos, sensor do sistema de alarme
9. Tomada USB
10. Ecrã do infotainment, sintonizador de TV, ExBoxM2 (aplica-se à Coreia do Sul)
11. Pré-tensionador do cinto de segurança - lado esquerdo
12. Infotainment
13. Regulação do amortecedor
14. Ventilador para ar condicionado, aquecimento
15. Bloqueio elétrico da direção
16. Phonebox
17. Painel de instrumentos, chamada de emergência
18. Câmara de recuo
19. KESSY
20. SCR
21. Tração nas quatro rodas, compressor de ar (GreenLine)
22. Dispositivo de reboque
23. Luz - à direita
24. Teto de correr/ de abrir panorâmico
25. Fecho centralizado - porta do condutor e porta traseira esquerda, espelho exterior do lado do condutor - Aquecimento, função de fecho, ajuste da superfície do espelho
26. Aquecimento do banco dianteiro
27. Amplificador de música
28. Dispositivo de reboque - tomada elétrica
29. Alavanca de operação por baixo do volante
30. Tomada de 12 Volt na bagageira
31. Luz - à esquerda
32. Assistência ao parqueamento (assistência ao estacionamento)
33. Interruptor do airbag para luzes de emergência
34. ASR, ESC, indicador controlo dos pneus, ar condicionado, interruptor de luz marcha atrás, espelho com escurecimento automático, START-STOP, bancos traseiros aquecidos, travão de estacionamento, interruptor da luz
35. Faróis de AFS, conector de diagnóstico, câmara, radar, estabilizador de tensão para veículos de táxi
36. Farol direito
37. Farol esquerdo
38. Dispositivo de reboque - tomada elétrica
39. Fecho centralizado - porta do passageiro dianteiro e porta traseira direita, espelhos laterais do lado do passageiro dianteiro - Aquecimento, função de fecho, ajuste da superfície do espelho
40. Tomada de 12 volts
41. Pré-tensionador do cinto de segurança - lado direito
42. Tampa da bagageira, sistema de lavagem dos faróis, sistema de lava para-brisas
43. Faróis de xénon, iluminação ambiente
44. Dispositivo de reboque - tomada elétrica
45. Bancos eletricamente ajustáveis
46. Tomada de 230 volts
47. Limpa-vidros traseiro
48. Deteção de ponto morto
49. Arranque do motor, interruptor do pedal de embraiagem
50. Abrir da tampa da bagageira
51. Aquecimento dos bancos traseiros
52. Aquecimento dos bancos dianteiros
53. Aquecimento do vidro traseiro
1.  Fig. 35 9 Unidade multifuncional para veículos de táxi - condução à esquerda
2.  Fig. 36 0 Unidade multifuncional para veículos de táxi - condução à direita

Fusíveis no compartimento do motor

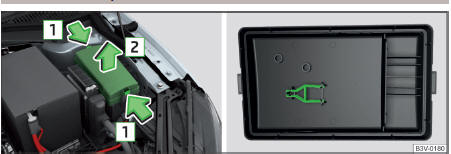

Fig. 361 Tampa do painel de fusíveis: retirar a cobertura/grampo plástico para fusíveis

Substituir fusível

• Retirar a chave de ignição, desligar a luz e todos os consumidores elétricos.
• Apertar os botões de bloqueio da tampa simultaneamente no sentido da seta 1 e retirar a tampa no sentido da seta 2 Fig. 361.
• Remover o clipe de plástico sob a tampa da caixa de fusíveis no compartimento do motor Fig. 361.
• Retirar com o gancho o fusíveis defeituoso e inserir depois um novo fusível.
• Colocar o gancho novamente na posição original.
• Colocar a tampa, pressionar os botões de bloqueio da tampa para dentro e bloquear.

CUIDADO

A tampa da caixa de fusíveis no compartimento do motor deve ser sempre colocada corretamente, caso contrário pode entrar água na caixa de fusíveis - existe o perigo de danos do veículo!

Ocupação dos fusíveis no compartimento do motor

Fig. 362 Fusíveis

1. ESC, travão de estacionamento
2. ESC
3. Sistema de comando do motor
4. Ventilador do radiador, válvula reguladora para a pressão do combustível, aquecimento auxiliar elétrico
5. Ignição
6. Sensor do travão
7. Cortinas do radiador, bomba de refrigeração
8. Sonda Lambda
9. Bomba de refrigeração, ignição, sistema de pré-aquecimento, medidor de massa de ar
10. Bomba de combustível
11. Aquecimento elétrico auxiliar
12. Aquecimento elétrico auxiliar
13. Caixa de velocidades automática
14. Aquecimento do para-brisas
15. Buzina
16. Ignição
17. ESC, sistema de comando do motor, bobina do relé principal
18. Dados do bus, módulo de dados da bateria
19. Limpa-vidros do pára-brisas
20. Sistema de alarme antirroubo
21. Não afetado
22. Sistema de comando do motor, estabilizador de tensão para veículos de táxi
23. Motor de arranque
24. Aquecimento elétrico auxiliar
31.  Não afetado
32. Não afetado
33. CR
34. Não afetado
35. Não afetado
36. Não afetado
37. Aquecimento estacionário
38. Não afetado
