Mazda 6 - Manual de Instruções > Visualização da Imagem Captada

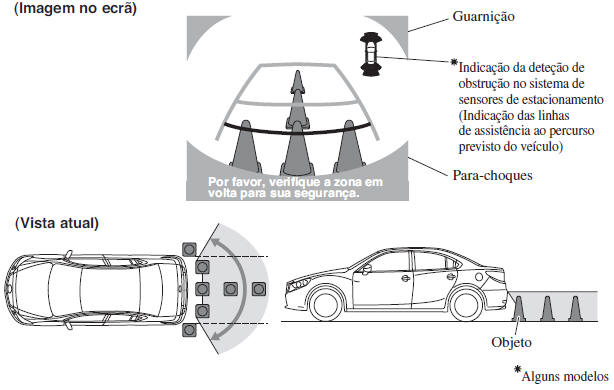

As imagens, no ecrã, poderão ser diferentes das condições atuais.
NOTA
- A visualização da imagem captada varia de acordo com as condições do veículo e da estrada.
- A visualização da imagem captada é limitada. Os objetos, a um nível inferior ao para-choques, ou à volta das extremidades do mesmo não poderão ser visualizados.
- A distância que aparece na imagem visualizada é diferente da distância real pois a câmara de monitorização da traseira do veículo está equipada com uma lente específica.
- As imagens visualizadas no ecrã a partir da câmara de monitorização da traseira do veículo são imagens invertidas (espelho de imagem).
- Alguns acessórios instalados opcionalmente no veículo poderão ser captados pela câmara. Não instale quaisquer componentes opcionais que possam interferir com as condições de captação da câmara como, por exemplo, farolins ou componentes construídos com material refletor.
- Poderá ser difícil perceber a imagem visualizada no ecrã nas seguintes condições, contudo, isso não significa a existência de avaria.
- Em zonas com pouca iluminação.
- Quando a temperatura da lente é elevada/baixa.
- Quando a câmara está molhada como, por exemplo, em dias de chuva ou durante períodos de elevada humidade.
- Quando ocorrer aderência de substâncias estranhas à câmara como, por exemplo, lama.
- Quando a lente da câmara reflete luz solar ou o feixe de luz dos faróis.
- A imagem visualizada poderá estar atrasada se a temperatura da câmara for baixa.
Visualização da Imagem
Indicação das linhas auxiliares do percurso previsto do veículo
O modo guia de percurso projetado indica o percurso previsto do veículo após manobrar o volante.
Utilize este modo para estacionar o veículo num lugar de estacionamento ou garagem.
a) Percurso projetado do veículo (amarelo).
Estas linhas são indicadas como referência para o percurso projetado do veículo.
As linhas que indicam o percurso projetado do veículo variam após manobrar o volante.
b) Prolongamento das linhas da largura do veículo (azul).
Estas linhas indicam a largura do veículo.
Estas linhas não são indicadas quando as rodas do veículo se encontram direitas (volante na posição central).
c) Linhas guia de distância.
Estas linhas indicam a distância aproximada para um ponto medido a partir da traseira do veículo (a partir da extremidade do para-choques).
A linha azul indica o ponto a cerca de 50 cm do para-choques traseiro.
As linhas vermelha e amarela, que variam de posição após virar o volante, indicam os pontos a cerca de 50 cm para a linha vermelha e 100 cm para a linha amarela a partir do para-choques traseiro (no ponto central de cada uma das linhas).
Ocorre um certo erro quando as rodas não se encontram direitas (volante na posição central).
Na ilustração acima indicada, o lado direito do veículo encontra-se numa posição mais próxima da distância atual indicada pelas linhas guia de distância (vermelha: ponto a cerca de 50 cm, amarela: ponto a cerca de 100 cm atrás do para-choques traseiro), enquanto o lado esquerdo se encontra numa posição mais afastada.
CUIDADO
A posição das linhas guia indicada no ecrã varia de acordo com as condições do veículo (como por exemplo o número de ocupante/carga) e com as condições da estrada (tais como uma elevada inclinação da traseira do veículo).
Quando efetuar manobras de marcha-atrás, verifique sempre a área na traseira do veículo diretamente com os próprios olhos.
Indicação das linhas auxiliares fixas
As linhas guia que indicam a largura do veículo (amarelas) são indicadas no ecrã como uma referência da sua largura aproximada, comparativamente à largura do lugar de estacionamento que está prestes a ocupar.
Utilize este modo de visualização para estacionar o seu veículo num lugar de estacionamento ou garagem.
a) Linhas guia da largura do veículo (amarelas).
As linhas guia servem de referência da largura aproximada do veículo.
b) Linhas guia de distância.
Estas linhas guia indicam a distância aproximada para um ponto medido a partir da traseira do veículo (a partir da extremidade do para-choques).
As linhas vermelha e amarela, indicam os pontos a cerca de 50 cm para a linha vermelha e 100 cm para as linhas amarelas a partir do para-choques traseiro (no ponto central de cada uma das linhas).
CUIDADO
As linhas guia no ecrã são linhas fixas. Não estão sincronizadas com o ângulo de viragem do volante. Quando efetuar manobras de marcha-atrás, verifique sempre atentamente a área na traseira do veículo diretamente com os próprios olhos.
