Mazda 6 - Manual de Instruções > Funcionamento da Monitorização da Traseira do Veículo
Durante as manobras de marcha-atrás, o funcionamento da monitorização da traseira do veículo varia consoante as condições de tráfego, da estrada e do veículo. As operações na direção e o instante das mesmas também varia consoante as condições, portanto confirme as condições circundantes diretamente com os próprios olhos e direcione o veículo de acordo com as condições.
Tenha atenção às precauções acima mencionadas antes de utilizar a monitorização da traseira do veículo.
Indicação das linhas auxiliares do percurso previsto do veículo
NOTA
A seguir é indicado um exemplo de estacionamento do veículo, no qual o volante é virado para a direita durante uma manobra de marcha-atrás. A operação é invertida quando é efetuada uma manobra de marcha-atrás do veículo a partir da direção oposta.
1. Para comutar o ecrã para o modo de visualização da monitorização da traseira do veículo, mova a alavanca de velocidades (caixa de velocidade manual) ou alavanca de velocidades (caixa de velocidade automática) para marcha-atrás (R).

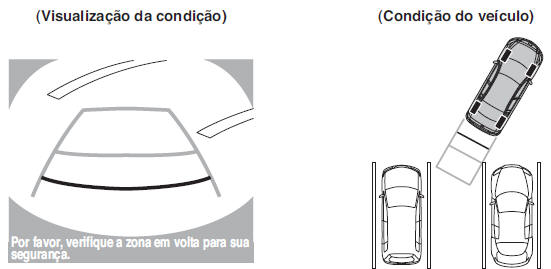

2. Antes de efetuar a marcha-atrás do veículo para o lugar de estacionamento, vire o volante enquanto observa o percurso projetado do veículo, de modo a que o veículo entre no centro do lugar de estacionamento.
3. Após iniciar a entrada no lugar de estacionamento, continue a efetuar marcha-atrás lentamente de modo a que a distância entre as linhas de largura do veículo e as laterais esquerda e direita do lugar de estacionamento sejam grosso modo iguais.

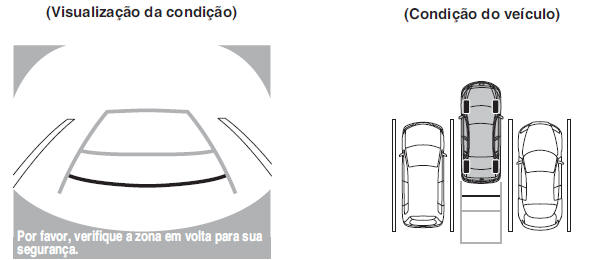

4. Continue a manobrar o volante até as linhas guia de largura do veículo ficarem paralelas aos lados esquerdo e direito do lugar de estacionamento.
5. Quando ficarem paralelas, endireite as rodas e efetue marcha-atrás lentamente para o lugar de estacionamento. Continue a verificar as condições circundantes ao veículo e de seguida pare o veículo na melhor posição possível. (Se o lugar de estacionamento possuir linhas de divisão, verifique se as linhas guia de largura do veículo estão dispostas paralelamente às linhas de divisão.)
6. Quando a alavanca de velocidades (caixa de velocidades manual) ou alavanca de velocidades (caixa de velocidades automática) é deslocada de marcha-atrás (R) para outra posição, o ecrã retorna à visualização anterior.
NOTA
Como poderá existir uma diferença entre a imagem visualizada (como a indicada a seguir) e as condições reais quando estacionar, verifique sempre diretamente com os próprios olhos a traseira do veículo e a área circundante.
- Na imagem do lugar de estacionamento (ou garagem) indicada no ecrã, mesmo que a traseira e as linhas guia de distância apareçam alinhadas no ecrã, na realidade poderão não se encontrar alinhadas no chão.
- Quando estacionar num lugar com uma linha de divisão em apenas um lado do lugar de estacionamento, a linha de divisão e a linha guia de largura do veículo poderão aparentar alinhadas no ecrã, mas na realidade poderão não estar alinhadas no chão.
Indicação das linhas auxiliares fixas
NOTA
As imagens visualizadas no ecrã a partir da câmara de monitorização da traseira do veículo são imagens invertidas (espelho de imagem).
1. Para comutar o ecrã para o modo de visualização da monitorização da traseira do veículo, mova a alavanca de velocidades (caixa de velocidade manual) ou alavanca de velocidades (caixa de velocidade automática) para marcha-atrás (R).

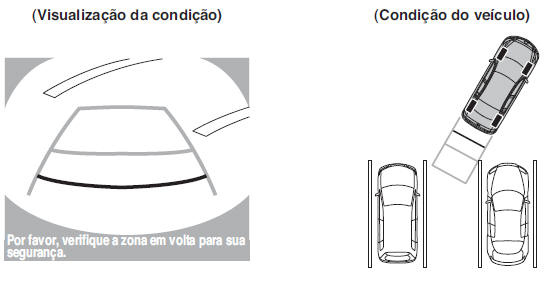

2. Confirmando as condições circundantes, efetue marcha-atrás.
3. Após iniciar a entrada no lugar de estacionamento, continue a efetuar marcha-atrás lentamente de modo a que a distância entre as linhas de largura do veículo e as laterais esquerda e direita do lugar de estacionamento sejam grosso modo iguais.
4. Continue a manobrar o volante até as linhas guia de largura do veículo ficarem paralelas aos lados esquerdo e direito do lugar de estacionamento.
5. Quando ficarem paralelas, endireite as rodas e efetue marcha-atrás lentamente para o lugar de estacionamento. Continue a verificar as condições circundantes ao veículo e de seguida pare o veículo na melhor posição possível. (Se o lugar de estacionamento possuir linhas de divisão, verifique se as linhas guia de largura do veículo estão dispostas paralelamente às linhas de divisão.)
6. Quando a alavanca de velocidades (caixa de velocidades manual) ou alavanca de velocidades (caixa de velocidades automática) é deslocada de marcha-atrás (R) para outra posição, o ecrã retorna à visualização anterior.
NOTA
Como poderá existir uma diferença entre a imagem visualizada (como a indicada a seguir) e as condições reais quando estacionar, verifique sempre diretamente com os próprios olhos a traseira do veículo e a área circundante.
- Na imagem do lugar de estacionamento (ou garagem) indicada no ecrã, mesmo que a traseira e as linhas guia de distância apareçam alinhadas no ecrã, na realidade poderão não se encontrar alinhadas no chão.
- Quando estacionar num lugar com uma linha de divisão em apenas um lado do lugar de estacionamento, a linha de divisão e a linha guia de largura do veículo poderão aparentar alinhadas no ecrã, mas na realidade poderão não estar alinhadas no chão.
