Škoda Superb - Manual de Instruções > Compartimento do motor
Introdução ao tema
Neste capítulo encontrará informações sobre os seguintes temas:
- Abrir e fechar o capot
- Visão geral do compartimento do motor
- Água do limpa-vidros
| ATENÇÃO Nunca deverá cobrir o motor com materiais isolantes adicionais (p. ex., com um cobertor) - Existe perigo de incêndio! |
| ATENÇÃO Ao efetuar trabalhos no compartimento do motor é necessário observar as seguintes indicações - existe perigo de ferimentos ou incêndio. O compartimento do motor do veículo é uma zona perigosa! |
| ATENÇÃO Indicações antes do inicio dos trabalhos no compartimento do motor
|
| ATENÇÃO
Indicações para os trabalhos no compartimento do motor
|
| ATENÇÃO Indicações para trabalhos no compartimento do motor com o motor ligado
|
CUIDADO Reabasteça apenas líquidos de serviço da especificação correta - existe o perigo de danificar o veículo!
Aviso
- Os líquidos com as especificações adequadas podem ser adquiridos a partir dos acessórios originais ŠKODA ou das peças originais ŠKODA.
- Recomendamos que mande mudar os líquidos de funcionamento numa oficina especializada.
Abrir e fechar o capot

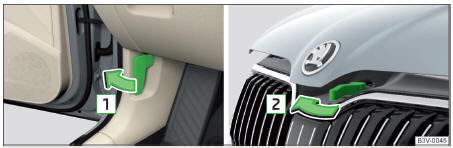

Fig. 318 Abrir o capot
Abrir tampa
- Certificar-se de que o braço do limpa-vidros não está deslocado do para-brisas - existe o perigo de danificar o capot.
- Abrir a porta do condutor e puxar na alavanca de liberação por baixo do painel de comando no sentido da seta 1 Fig. 318.
- Pressionar a alavanca de liberação, no sentido da seta 2, o capot é desbloqueado.
- Levantar o capot até que o mesmo se mantenha aberto com o auxílio da mola de pressão a gás.
Fechar a tampa
- Puxar o capot para baixo, até que a força da mola de pressão a gás seja anulada.
- Fechar o capot de uma altura de cerca de 20 cm até encaixar.
Se o capot não está bem fechado, aparece no visor do painel de instrumentos um veículo com o capot aberto.
ATENÇÃO
|
Visão geral do compartimento do motor

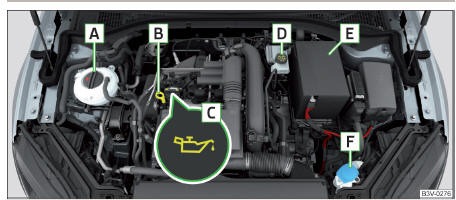

Fig. 319 Exemplo de disposição no compartimento do motor
- Vaso de expansão do líquido de refrigeração
- Vareta de medição do nível de óleo do motor
- Orifício de enchimento do óleo do motor
- Reservatório do líquido de travões
- Bateria do veículo
- Reservatório lava-vidros
Água do limpa-vidros

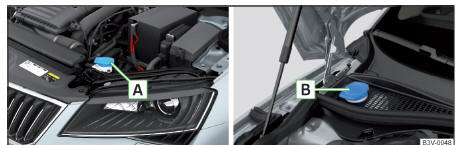

Fig. 320 Reservatório lava-vidros
O local de montagem da luva do reservatório pode variar dependendo do motor Fig. 320.
O conteúdo do reservatório A é de 3,1 litros e nos veículos com sistema lava-faróis é de 4,7 litros. O conteúdo do reservatório B é de 3,7 litros.
De acordo com as condições meteorológicas atuais ou esperadas, utilizar água do limpa-vidros adequada. Recomendamos, a utilização da água do limpa-vidros da gama de Acessórios Originais ŠKODA.
CUIDADO
- Se o veículo estiver equipado com um sistema de limpeza dos faróis, então utilizar apenas os tipos de água do limpa-vidros que não atacam o revestimento de policarbonato dos faróis - caso contrário, existe o perigo de danificar os faróis.
- Não retirar o filtro da luva do reservatório quando o reabastecer, uma vez que poderia provocar a sujidade do sistema de tubos do líquido e avarias no funcionamento do sistema lava-vidros.
