Renault Talisman - Manual de Instruções > Câmara de marcha atrás
Funcionamento

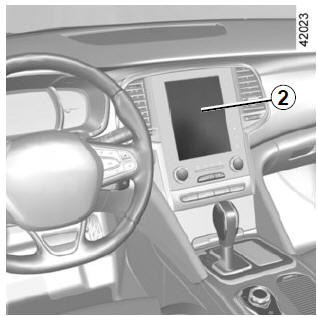

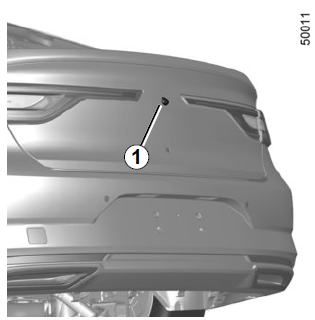

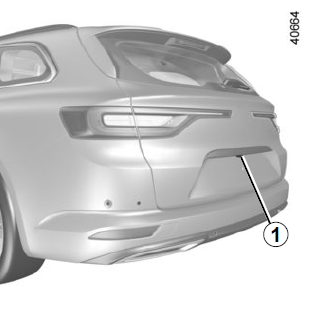

Ao engrenar a marcha-atrás, a câmara 1 situada na tampa do portabagagens ou, consoante o veículo, no portão traseiro transmite uma perspetiva da zona atrás do veículo no ecrã multifunções 2, acompanhada por uma ou duas guias 3 e 4 (móvel e fixa).
Este sistema é utilizado com a ajuda de uma ou de várias guias (móvel para a trajectória, fixa para a distância).
Quando a zona vermelha é atingida, consulte a representação do pára-choques para parar com precisão.
Particularidade
Certifique-se de que a câmara não está tapada (por sujidade, lama, neve, condensação, etc.).
Esta função constitui uma ajuda suplementar. Por isso, em caso algum o sistema poderá substituir a vigilância e a responsabilidade do condutor.
O condutor deve estar sempre preparado para imprevistos que possam surgir durante a condução: certifique-se sempre de que não existem obstáculos móveis de dimensões pequenas e estreitas (como, por exemplo, uma criança, um animal, um carrinho de criança, uma bicicleta, uma pedra, um poste, etc.) no ângulo morto durante a manobra.

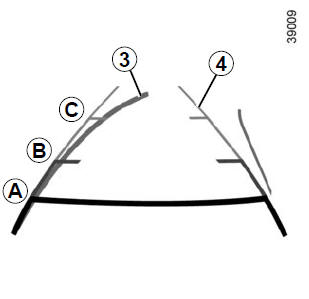

Guia móvel 3

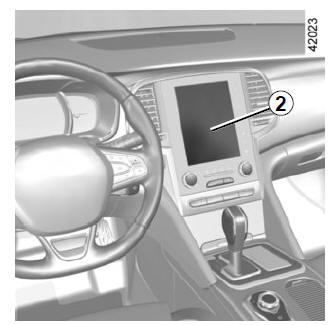

É representada a azul no ecrã multifunções 2. Indica a trajectória do veículo em função da posição do volante.
Zona fixa 4
A guia fixa é constituída por marcas de cores A, B e C que indicam a distância atrás do veículo:
- A(vermelha) a cerca de 30 centímetros do veículo;
- B(amarela) a cerca de 70 centímetros do veículo;
- C(verde) a cerca de 150 centímetros do veículo.
Esta zona mantém-se fixa e indica a trajectória do veículo, em função do alinhamento das rodas.
Activação, desactivação da câmara de marcha atrás

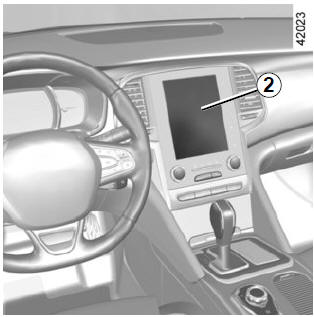

A partir do ecrã multifunções 2, selecione "Veículo", "Definições", "Ajuda ao estacionamento" e, em seguida, "Câmara de visão traseira". Ative ou desative a câmara de marcha atrás e valide a sua escolha.
Pode igualmente regular os parâmetros da imagem da câmara (luminosidade, contraste...).
O ecrã apresenta uma imagem invertida semelhante à de um retrovisor.
As zonas são uma representação projetada numa superfície plana.
Esta informação deve ser ignorada quando se sobrepõe a um objeto vertical ou assente no solo.
Os objectos que se afixam no bordo do ecrã podem surgir deformados.
Em caso de excessiva luminosidade (neve, veículo ao sol...), a imagem captada pela câmara pode ser perturbada.
Quando o porta-bagagens está aberto ou mal fechado, aparece a mensagem "Porta-bagagens aberto" e a imagem da câmara desaparece.
Esta função constitui uma ajuda suplementar. Por isso, em caso algum o sistema poderá substituir a vigilância e a responsabilidade do condutor.
O condutor deve estar sempre preparado para imprevistos que possam surgir durante a condução: certifique-se sempre de que não existem obstáculos móveis de dimensões pequenas e estreitas (como, por exemplo, uma criança, um animal, um carrinho de criança, uma bicicleta, uma pedra, um poste, etc.) no ângulo morto durante a manobra.
