Mazda 6 - Manual de Instruções > Substituição das Lâmpadas das
Luzes Exteriores
Faróis (Com faróis LED)
Lâmpadas de médios/máximos A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.
A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.
Faróis (Com faróis de halogéneo)
Lâmpadas de médios
1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
2. Se pretender substituir a lâmpada do lado direito, ligue o motor, rode o volante totalmente para a esquerda e desligue o motor. Se pretender substituir a lâmpada do lado esquerdo, rode o volante para a direita.

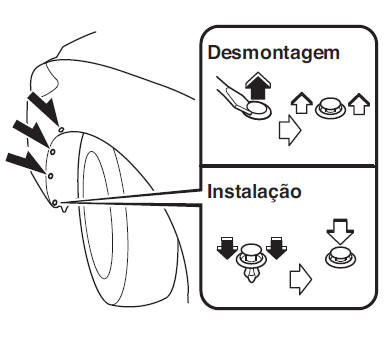

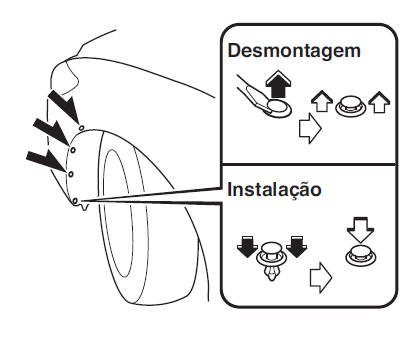

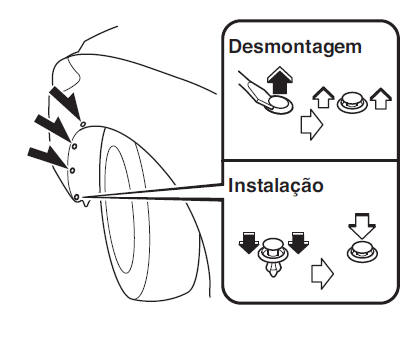

3. Puxe a secção central de cada retentor de plástico e remova os retentores.

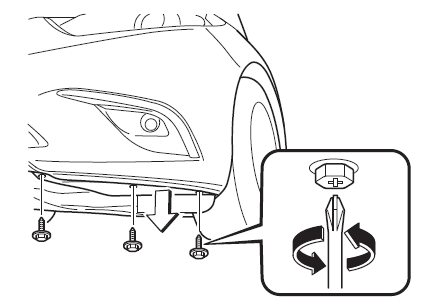

4. Rode o parafuso no sentido anti-horário e remova-o, de seguida desmonte parcialmente o guarda-lamas.

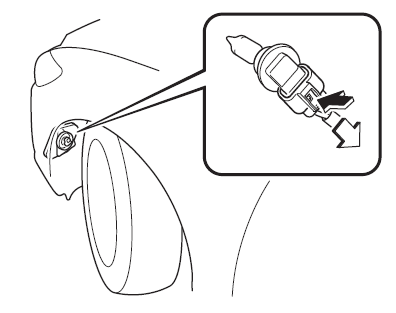

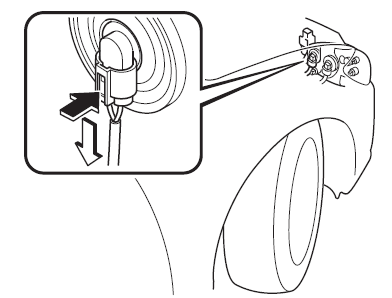

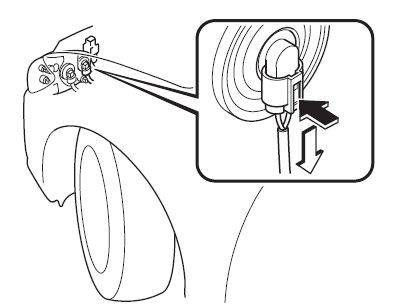

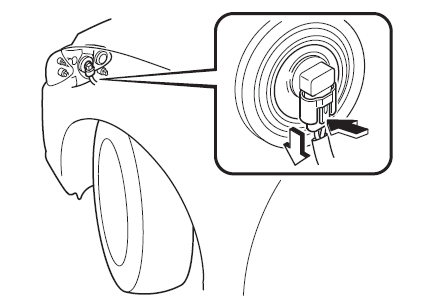

5. Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha para baixo.

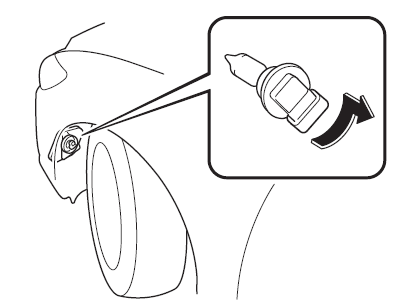

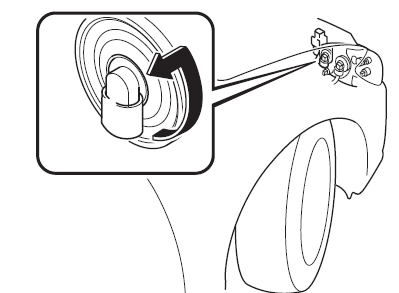

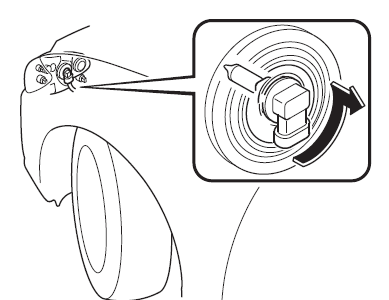

6. Rode o conjunto tomada e lâmpada para o remover. Retire cuidadosamente a lâmpada da sua tomada no refletor puxando lentamente para trás para fora da tomada.
7. Instale a nova lâmpada pela ordem inversa da desmontagem.
Lâmpadas de máximos/Luzes diurnas (Com luzes diurnas)
(Lado esquerdo)
1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
2. Levante o capot.

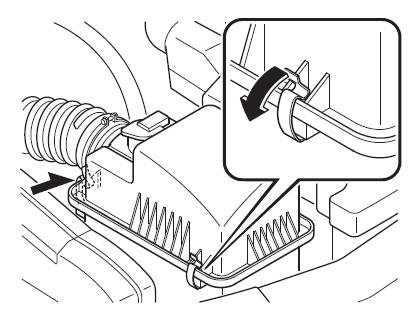

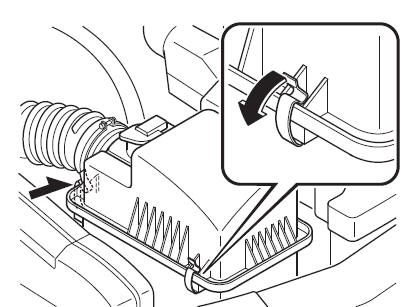

3. Remova a mola de fixação.

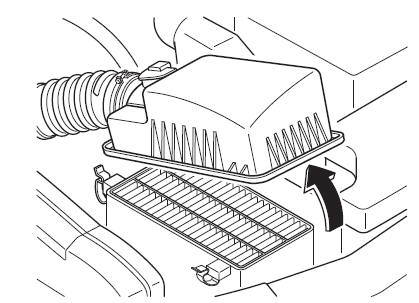

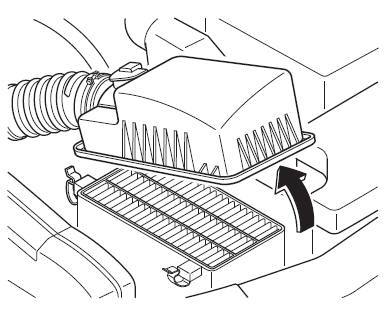

4. Mova a tampa do filtro de ar e crie um espaço grande o suficiente para trabalhar.

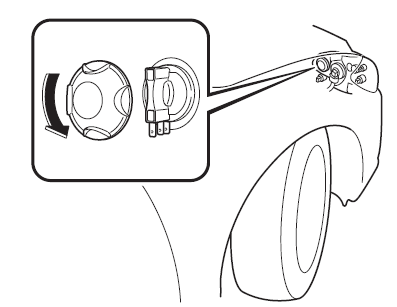

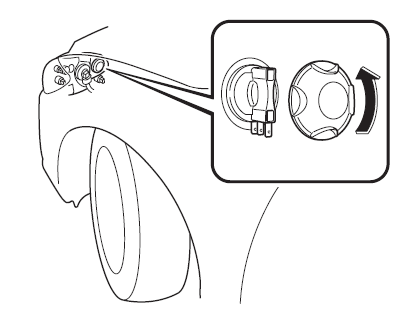

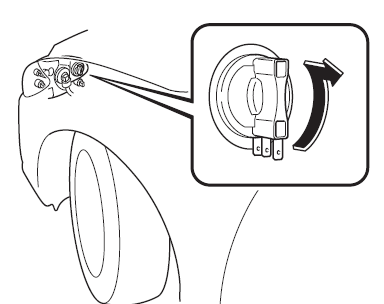

5. Rode a tampa no sentido anti-horário e remova-a.

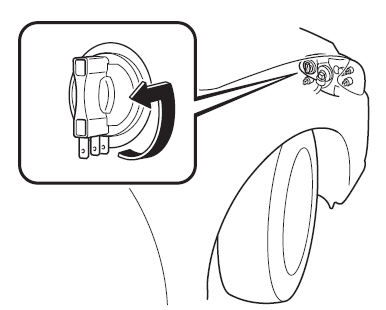

6. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
7. Instale a nova lâmpada pela ordem inversa da desmontagem.
(Lado direito)
1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
2. Levante o capot.

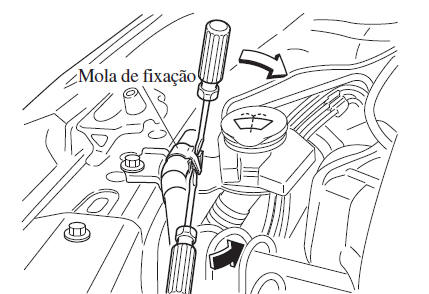

3. Desligue a mola de fixação.

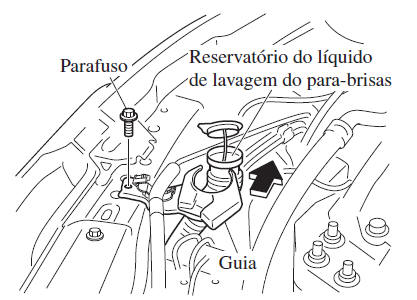

4. Desmonte o reservatório do líquido de lavagem do pára-brisas a partir da guia.

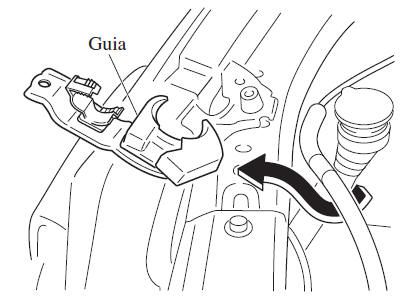

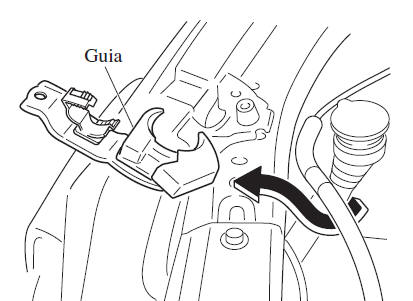

5. Remova a guia.
6. Rode a tampa no sentido anti-horário e remova-a.
7. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
8. Instale a nova lâmpada pela ordem inversa da desmontagem.
Lâmpadas de máximos (Sem luzes diurnas)
(Lado esquerdo)
1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
2. Levante o capot.
3. Remova a mola de fixação.
4. Mova a tampa do filtro de ar e crie um espaço grande o suficiente para trabalhar.
5. Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha para baixo.
6. Rode o conjunto tomada e lâmpada para o remover. Retire cuidadosamente a lâmpada da sua tomada no refletor puxando lentamente para trás para fora da tomada.
7. Instale a nova lâmpada pela ordem inversa da desmontagem.
(Lado direito)
1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
2. Levante o capot.
3. Desligue a mola de fixação.
4. Desmonte o reservatório do líquido de lavagem do pára-brisas a partir da guia.
5. Remova a guia.
6. Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha para baixo.
7. Rode o conjunto tomada e lâmpada para o remover. Retire cuidadosamente a lâmpada da sua tomada no refletor puxando lentamente para trás para fora da tomada.
8. Instale a nova lâmpada pela ordem inversa da desmontagem.
Luzes diurnas/Luzes de presença (Com faróis LED), Iluminação da asa ornamental da grelha do radiador*
A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada. A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.
Luzes de mudança de direção dianteiras, Luzes de presença (Com faróis de halogéneo)
1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
2. Se pretender substituir a lâmpada do lado direito, ligue o motor, rode o volante totalmente para a esquerda e desligue o motor. Se pretender substituir a lâmpada do lado esquerdo, rode o volante para a direita.
3. Puxe a secção central de cada retentor de plástico e remova os retentores.
4. Rode o parafuso no sentido anti-horário e remova-o, de seguida desmonte parcialmente o guarda-lamas.

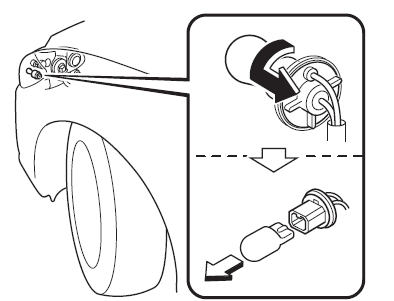

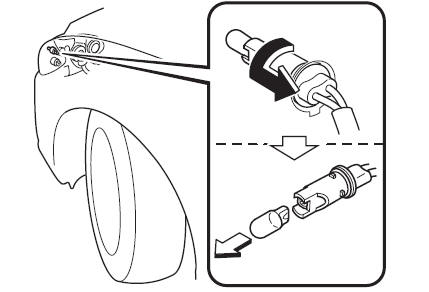

5. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
6. Desligue a lâmpada da tomada.
Luzes de mudança de direção dianteiras
Luzes de presença (Com faróis de halogéneo)
7. Instale a nova lâmpada pela ordem inversa da desmontagem.
Luzes de nevoeiro dianteiras* (Com faróis LED)
A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.
A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.
Luzes de nevoeiro dianteiras (Com faróis de halogéneo)
1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.
2. Se pretender substituir a lâmpada do lado direito, ligue o motor, rode o volante totalmente para a esquerda e desligue o motor. Se pretender substituir a lâmpada do lado esquerdo, rode o volante para a direita.
3. Puxe a secção central de cada retentor de plástico e remova os retentores.

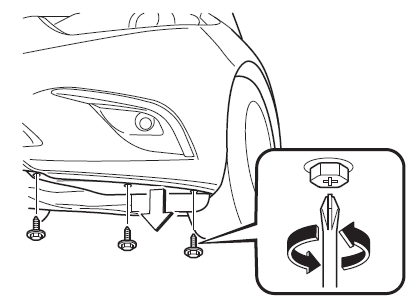

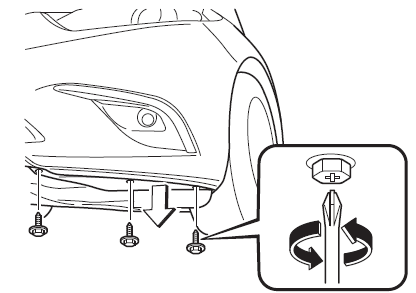

4. Rode o parafuso no sentido anti-horário e remova-o, de seguida desmonte parcialmente o guarda-lamas.
5. Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha para baixo.
6. Rode o conjunto tomada e lâmpada para o remover. Retire cuidadosamente a lâmpada da sua tomada no refletor puxando lentamente para trás para fora da tomada.
7. Instale a nova lâmpada pela ordem inversa da desmontagem.
Luzes de stop/Luzes de presença traseiras, Terceira luz de stop, Luzes de mudança de direção, Luzes de stop (Com faróis LED), Luzes de stop (Com faróis LED)
A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.
A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.
Luzes de mudança de direção traseiras
Saloon
1. Verifique se a ignição está na posição off e o interruptor das luzes de mudança de direção na posição off.
2. Levante a tampa do fundo do compartimento de bagagens.

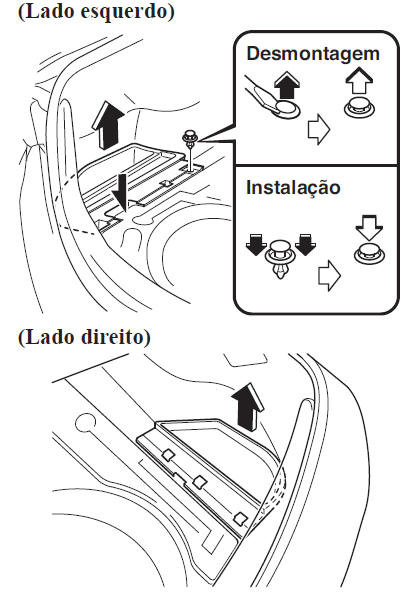

3. (Lado esquerdo) Puxe a secção central de cada retentor de plástico e remova os retentores e a bolsa.
(Lado direito) Remova a bolsa.
1. Puxe a secção central de cada retentor de plástico e remova os retentores e o revestimento do compartimento de bagagens.
2. Puxe a secção central de cada retentor de plástico e remova os retentores e o revestimento lateral do compartimento de bagagens.

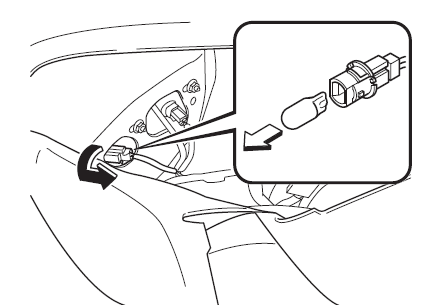

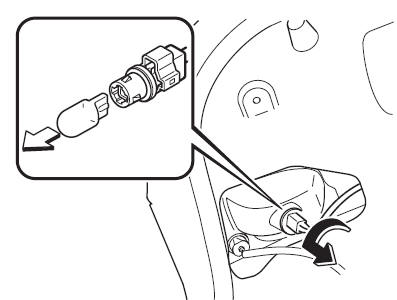

3. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
4. Desligue a lâmpada da tomada.
5. Instale a nova lâmpada pela ordem inversa da desmontagem.
Wagon
1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

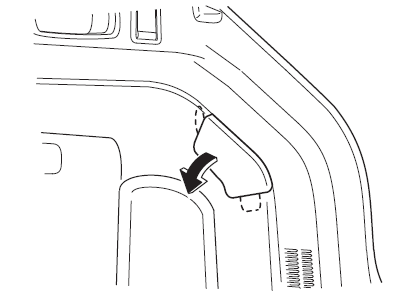

2. Retire a tampa.
3. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
4. Desligue a lâmpada da tomada.
5. Instale a nova lâmpada pela ordem inversa da desmontagem.
Luzes de presença traseiras (Lado da tampa do compartimento de bagagens) (Com faróis LED)
A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.
A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.
Luzes de presença traseiras (Lado da tampa do compartimento de bagagens) (Com faróis de halogéneo), Luz de marcha-atrás, Luz de nevoeiro traseira*
Saloon
1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

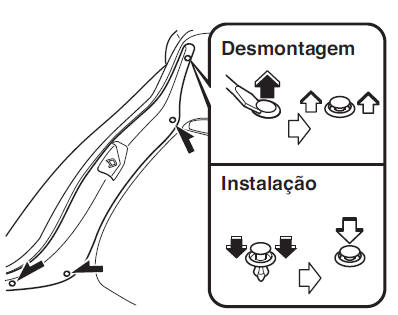

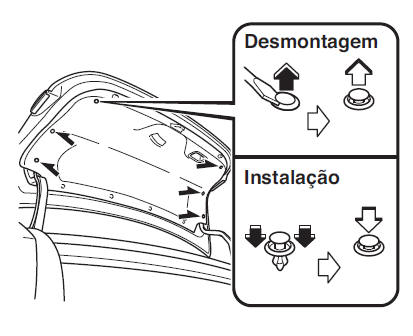

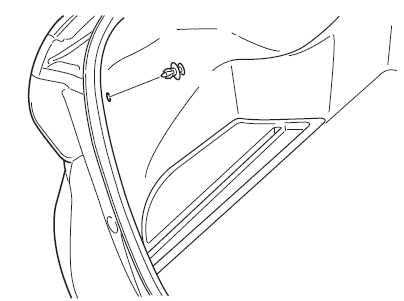

2. Puxe a secção central de cada retentor de plástico e remova os retentores e o revestimento da tampa do compartimento de bagagens.

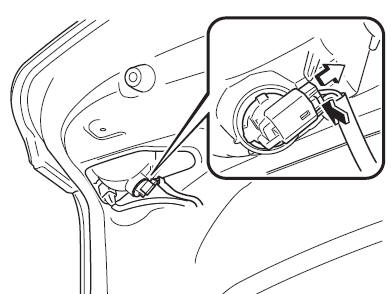

3. (Luz de marcha-atrás, Luz de nevoeiro traseira) Desligue a ficha da lâmpada pressionando a patilha da ficha com o dedo e puxando a ficha.

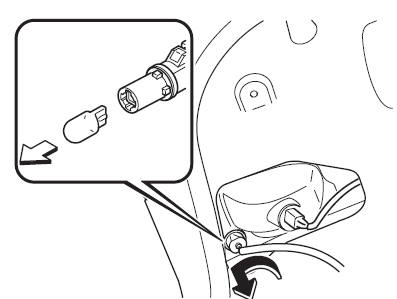

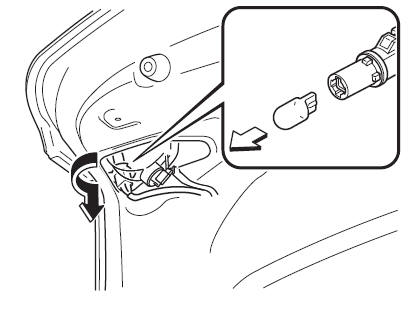

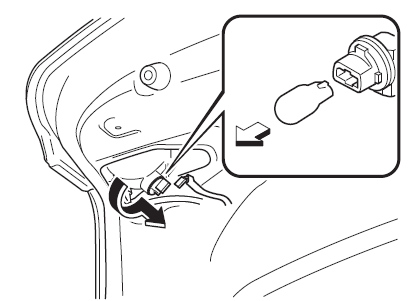

4. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
5. Desligue a lâmpada da tomada.
Luzes de presença (Na tampa do compartimento de bagagens)
Luz de marcha-atrás, Luz de nevoeiro traseira
6. Instale a nova lâmpada pela ordem inversa da desmontagem.
Wagon
1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

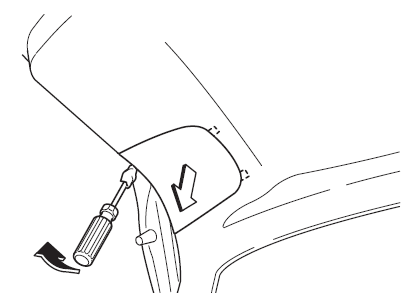

2. Desmonte a tampa com uma chave de parafusos de cabeça chata com um pano envolvido.
3. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.
4. Desligue a lâmpada da tomada.
Farolins traseiros (farolins da tampa do compartimento de bagagens)
Luz de marcha-atrás, Luz de nevoeiro traseira
5. Instale a nova lâmpada pela ordem inversa da desmontagem.
Luzes da matrícula
1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

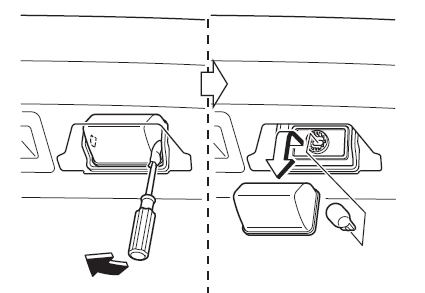

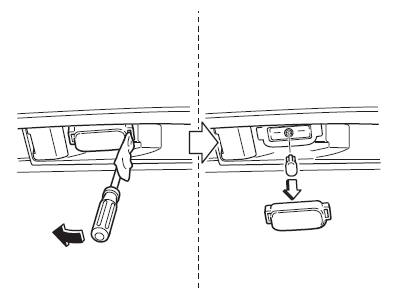

2. Para evitar danos na lente, envolva um pano macio numa chave de parafusos de cabeça chata, de seguida remova a lente introduzindo a ponta da chave de parafusos na extremidade da lente.
3. Desligue a lâmpada puxando-a para fora.
Saloon
Wagon
4. Instale a nova lâmpada pela ordem inversa da desmontagem.
