Fig. 120 Elementos de fixação: Variante 1/Variante 2
Fig. 121
Elementos de fixação: Variante 3
Os elementos de fixação encontram-se nos dois lados da bagageira.

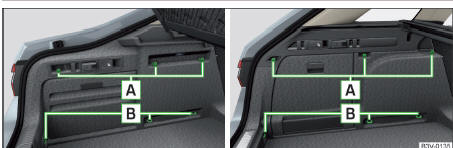

Visão geral dos elementos de fixação Fig. 120 e Fig. 121
A carga máxima estática admissível dos olhais de fixação individuais B e C é de 350 kg.
Redes de fixação

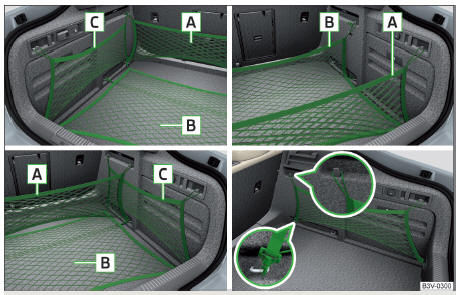

Fig. 122 Exemplos de fixação para redes/Fixação para bolsas transversais
Exemplos de fixação para redes Fig. 122
A carga máxima admissível das respetivas redes de fixação é de 1,5 kg.
Se o veículo está equipado com o piso de carga variável e que está na posição superior, podem ser utilizados os pontos de fixação para fixar as redes C Fig. 121.
Gancho rebatível

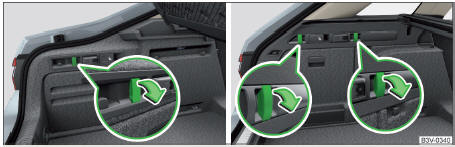

Fig. 123 Rebater o gancho para baixo: Variante 1/Variante 2
Nos dois lados da bagageira encontram-se ganchos para suspender pequenas peças de bagagem (p. ex., bolsas e semelhantes).
A carga máxima admissível do gancho é de 7,5 kg.
Fixar o revestimento do piso
Fig. 124 Fixar o revestimento do piso: Variante 1/Variante 2
Opções de fixação de revestimento do piso Fig. 124
CUIDADO
Para a Variante 1 aplicam-se as seguintes indicações.
CUIDADO
O revestimento do piso na variante 2 só pode então ser fixo, se o piso de carga variável estiver dobrado na posição superior Fig. 141.
Revestimento do piso de dupla face
Na bagageira pode ser colocado um revestimento de solo de dupla face. Um lado é feito de tecido, o outro lado é lavável (adequado para transportar objetos molhados ou sujos).
Rede na cobertura da bagageira
Fig. 125
Rede na cobertura da bagageira
A rede na parte inferior da cobertura da bagageira Fig. 125 destina-se para transportar objetos leves e não rígidos.
A carga máxima admissível da rede é de 1,5 kg.
Cobertura da bagageira

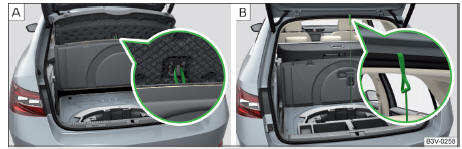

Fig. 126 Retirar a cobertura da bagageira
Fig. 127
Cobertura da bagageira guardada por trás dos bancos traseiros
Se as fitas de retenção A Fig. 126 estão penduradas na tampa da bagageira, então ao abrir a tampa a cobertura da bagageira (a seguir denominado apenas cobertura) é levantada junto.
A cobertura pode ser retirada do veículo, e arrumada, eventualmente, atrás dos encostos dos bancos traseiros Fig. 127. Antes de retirar a cobertura, a cortina deslizante atrás deve ser enrolada.
Retirar
Montagem
ATENÇÃO
Durante a viagem, a cobertura tem de estar livre de objetos - numa travagem repentina ou numa impacto do veículo existe o perigo de ferimentos! |
CUIDADO
Tampa enrolável

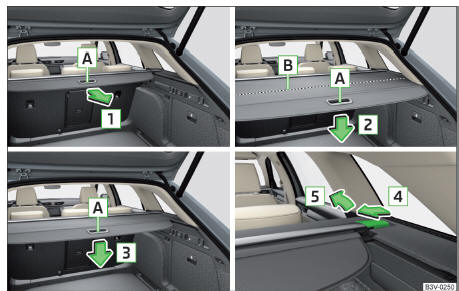

Fig. 128 Tampa enrolável: puxar para fora/enrolar/posição intermédia/Puxe rolo de posição// intermediário/retirar

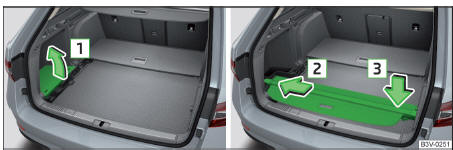

Fig. 129 Retirar a cobertura lateral esquerda/arrumar a cobertura enrolável
Estender
Enrolar
Pressionando a cobertura pela pega A no sentido da seta 3, a cobertura enrola - se totalmente. A cobertura assim enrolada pode ser retirada desta forma.
Retirar/aplicar
A aplicação faz-se pela ordem inversa.
Arrumar
Se o veículo estiver equipado com o piso de carga variável, a cobertura enrolável da bagageira pode ser guardada nos rebaixos do revestimento lateral da bagageira.
ATENÇÃO
Durante a viagem, a cobertura tem de estar livre de objetos - numa travagem repentina ou numa impacto do veículo existe o perigo de ferimentos! |
Aviso Se quiser arrumar a tampa da bagageira enrolável e as bolsas multifunções ao mesmo tempo, é necessário que a parte de trás da cobertura da bagageira enrolável cubra a bolsa multifunções.
