Škoda Superb - Manual de Instruções > Dispositivo de reboque
Introdução ao tema
Neste capítulo encontrará informações sobre os seguintes temas:
- Retirar e colocar o gancho de reboque
- Carga de apoio com acessórios montados
O peso máximo de reboque no funcionamento com reboque é de 90 kg. Outras informações (por exemplo, indicadas na placa de identificação do dispositivo de reboque) informam apenas sobre os valores de teste do dispositivo.
| ATENÇÃO Se o dispositivo de reboque estiver danificado ou incompleto, não pode ser utilizado - existe o perigo de acidente. |
Retirar e colocar o gancho de reboque

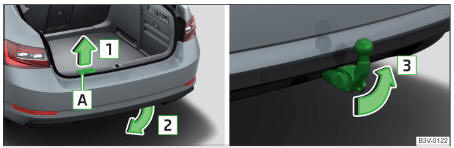

Fig. 309 Gancho de reboque: retirar/colocar
O gancho de reboque giratório não é removível. O seu engate correta nas duas posições é indicado por uma luz de controlo.
Retirar o gancho de reboque
- Puxar a alavanca de liberação A no sentido da seta 1 Fig. 309. O gancho de reboque gira no sentido da seta 2 para fora e a luz de controlo ao lado da alavanca de liberação pisca em vermelho.
- Voltar a colocar lentamente a alavanca A para dentro e verificar se esta está fixada corretamente na posição inicial.
- Pressionar o gancho de reboque no sentido da seta 2, até que este encaixe de forma audível. A luz de controlo acende em verde.
Colocar o gancho de reboque
No gancho de reboque não pode estar ligado nenhum reboque ou qualquer outro acessório. Na tomada de 13 pinos não pode estar ligado nenhuma ficha ou nenhum adaptador.
- Puxar a alavanca de liberação A no sentido da seta 1 Fig. 309. O gancho de reboque é desbloqueado e a luz de controlo pisca em vermelho.
- Voltar a colocar lentamente a alavanca A para dentro e verificar se esta está fixada corretamente na posição inicial.
- Colocar o gancho de reboque por baixo do para-choques no sentido da seta 3, até que este encaixe de forma audível. A luz de controlo acende em verde.
Verificar o engate
Em caso de gancho de reboque mal engatado, a luz de controlo pisco vermelho, depois de ligar a ignição é emitido um sinal acústico e é apresentada a mensagem correspondente no visor do painel de instrumentos.
ATENÇÃO
|
Aviso Em caso de dispositivo de reboque não utilizado, colocar sempre o gancho de reboque por baixo do para-choques.
Carga de apoio com acessórios montados
Fig. 310
Apresentação do comprimento máximo dos acessórios montados e o peso total
autorizado dos acessórios dependendo do centro de gravidade da carga
Na utilização dos acessórios (p.ex., suporte de bicicletas) deve observar o seu comprimento máximo e o peso total autorizado incluindo carga.
O comprimento máximo do acessório montado (medido a partir da cabeça giratória do dispositivo de reboque) é de 70 cm Fig. 310.
O peso total permitido do acessório incluindo a carga diminui com o aumento da distância da posição do centro de gravidade da carga da cabeça giratória do dispositivo do reboque
CUIDADO Nunca exceder o peso total autorizado do acessório incluindo a carga e o comprimento máximo do acessório - existe o perigo de danificar o dispositivo de reboque.
Aviso Recomendamos, a utilização de acessório da gama de Acessórios Originais ŠKODA.
