Škoda Superb - Manual de Instruções > Descrição do sistema

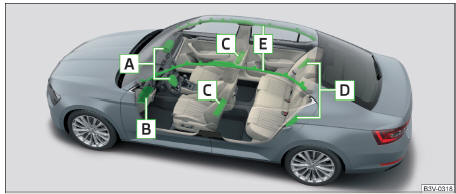

Fig. 7 Locais de instalação dos airbags
Locais de instalação dos airbags Fig. 7
- Airbags frontais
- Airbag de joelho para o condutor
- Airbags laterais dianteiros
- Airbags laterais traseiros
- Airbags de cabeça
Airbags frontais - Ao mergulhar nos airbags totalmente insuflados, o movimento para a frente do condutor e do passageiro dianteiro é amortecido, o que reduz o risco de ferimentos na cabeça e na parte superior do corpo.
Os airbags frontais são marcados com a designação
no volante e no painel
de bordo do lado do passageiro.
Airbag de joelho para o condutor - Ao mergulhar no airbag totalmente insuflado, o movimento do corpo para a frente é amortecido, o que reduz o risco de ferimentos nas pernas do condutor.
O airbag de joelho é marcado com a designação
no lado do painel de bordo
no lado do condutor.
Airbags laterais - Ao mergulhar no airbag totalmente insuflado - a pressão dos ocupantes é amortecida e reduzido o risco de ferimentos em toda a zona superior do corpo (tórax, abdómen e bacia) no lado voltado para a porta.
Os airbags laterais dianteiros estão marcados com as letras
nos encostos
dos bancos dianteiros. Os airbags laterais traseiros são marcados com a
designação
entre a área de entrada e o encosto
do banco traseiro.
Airbag de cabeça - Ao mergulhar no airbag totalmente insuflado, o movimento do corpo é amortecido, o que reduz o risco de ferimentos na cabeça e no pescoço.
Os airbags de cabeça são com marcados a designação
no revestimento
da coluna B.
O sistema de airbags é constituído pelas seguintes partes (consoante o equipamento do veículo).
- Airbags individuais.
- Luz de controlo
no
painel de instrumentos. - Interruptor da chave para o airbag frontal do passageiro dianteiro.
- Luz de controlo para o passageiro dianteiro na parte central do painel de bordo.
Disparo do airbag

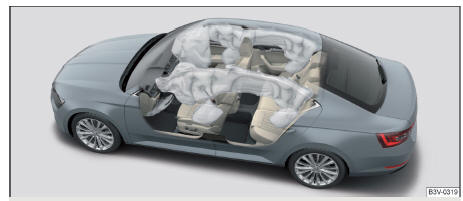

Fig. 8 Airbags insuflados com gás
O sistema de airbags só está operacional se a ignição estiver ligada.
No disparo, o airbag é insuflado com gás e abre. A insuflação do airbag realiza-se numa fração de segundo.
Na insuflação do airbag surge fumo. Isto não significa que há um incêndio no veículo.
Condições do disparo
As condições de disparo do sistema de airbags, aplicáveis a cada situação, não podem ser generalizadas. Importante aqui é a dureza do objeto com qual o veículo teve o impacto, o ângulo de impacto, a velocidade do veículo, etc.
Decisivo para o disparo dos airbags é a curva de desaceleração. Se a desaceleração do veículo ocorrida e medida durante a colisão for inferior aos valores de referência memorizados no calculador, os airbags não disparam ainda que o veículo sofra uma forte deformação devido ao acidente. Em caso de colisões frontais violentas dá-se o disparo dos seguintes airbags.
- Airbag frontal do condutor.
- Airbag frontal do passageiro dianteiro.
- Airbag de joelho para o condutor
Em caso de colisões laterais violentas dá-se o disparo dos seguintes airbags no lado do acidente.
- Airbag lateral dianteiro.
- Airbag lateral traseiro.
- Airbag de cabeça.
Ao disparar um airbag surgem os seguintes eventos.
- A ignição é ligada.
- Todas as portas são destrancadas.
- A chegada de combustível ao motor é interrompida.
- A luz interior acende-se (se a operação automática da luz interior
estiver ativada
- Interruptor
).
Quando não há disparo do airbag?
Em caso de colisões frontais e laterais, colisões traseiras ou capotamentos do veículo ligeiros, o airbag não dispara.
