Škoda Superb - Manual de Instruções > Ajuda ao estacionamento (ParkPilot)

Introdução ao tema

Neste capítulo encontrará informações sobre os seguintes temas:

• Configurações no Infotainment
• Funcionamento
• Indicação no ecrã do Infotainment
• Ativação/desativação
• Ativação automática do sistema em marcha para a frente

A ajuda ao estacionamento (adiante designada apenas sistema) chama a atenção através de sinais acústicos e a indicação no ecrã do Infotainment, ao manobrar o veículo com obstáculos nas proximidades.

CUIDADO

•  Mantenha os sensores Fig. 266 do sistema limpos, sem neve e sem gelo e sem nenhum tipo de objetos, caso contrário pode ser limitar a função do sistema.
•  Em condições climatéricas adversas (chuva, vapor de água, temperaturas muito baixas/elevadas, etc.) a função do sistema pode estar limitada - " reconhecimento de obstáculos incorreto".
•  Acessório montado adicionalmente, como p. ex. suporte para bicicletas, pode influenciar o funcionamento do sistema.

Configurações no Infotainment

Premir a tecla e tocar depois na superfície de contacto → Estacionamento e manobra.

• ParkPilot - ajuste do auxílio de estacionamento

• Ativar automaticamente - ativação/desativação da indicação reduzida do auxílio de estacionamento (na marcha para a frente)
• Volume à frente - ajuste do volume dos sinais sonoros para deteção dos obstáculos à frente
• Altura do som à frente - ajuste da altura do som dos sinais sonoros para deteção de obstáculos à frente
• Volume atrás - ajuste do volume dos sinais sonoros para a deteção do obstáculos atrás
• Altura do som atrás - ajuste da altura do som atrás dos sinais sonoros para a deteção de obstáculos atrás
• Redução Entertainment/Rec. Entertain. - reduzir o volume de áudio (p. ex., o volume do rádio), em caso de ajuda ao estacionamento ativada
• Função de travagem em manobras - ativação/desativação da travagem de emergência automática

Funcionamento

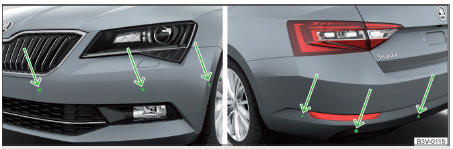

Fig. 266 Local de instalação dos sensores no lado esquerdo do veículo: à frente/atrás

Fig. 267 Zonas atingidas e alcance dos sensores

Com auxílio de ondas ultrassónicas, o sistema calcula a distância entre o para-choques e um obstáculo. Os sensores ultrassónicos encontram-se, consoante o equipamento do veículo, no para-choques traseiro ou também no dianteiro Fig. 266.

Dependendo do equipamento, podem existir as seguintes variantes do sistema Fig. 267.

• Variante 1: aviso de obstáculos nas áreas C, D.
• Variante 2: aviso de obstáculos nas áreas A, B, C, D.
• Variante 3: aviso de obstáculos nas áreas A, B, C, D, E.

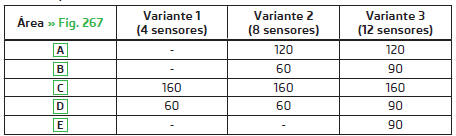

Alcance aproximado dos sensores (em cm)

Sinais acústicos

À medida que diminui a distância ao obstáculo, também diminui o intervalo entre os sinais acústicos. A partir de uma distância de cerca de 30 cm ao obstáculo ouve-se um som contínuo - Zona de perigo. A partir deste momento, não continuar a viagem em direção ao obstáculo! Os sinais acústicos podem ser ajustados no Infotainment.

Funcionamento com reboque

Na utilização do reboque ou em caso de um outro acessório ligado à tomada do reboque, só estão ativas as zonas A e B Fig. 267 do sistema.

Aviso

•  Se em veículos com a variante 3 não forem indicados todos os campos em torno do veículo depois da ativação do sistema, é necessário mover o veículo alguns metros para a frente ou para trás.
•  O volume dos sinais sonoros para o reconhecimento de obstáculos foi ajustado de fábrica de forma a ser mais alto à frente do que atrás.
•  A configuração dos sinais sonoros é memorizada (dependendo do tipo do Infotainment) na conta do utilizador ativa da personalização

Indicação no ecrã do Infotainment

Fig. 268 Indicação no ecrã

Superfícies funcionais e avisos Fig. 268

A Indicador da estrada.
Depende do tipo do Infotainment: Desligar a indicação da ajuda ao estacionamento.
Ligar/desligar os sinais acústicos da ajuda ao estacionamento.
Alterar a exibição da câmara retrovisor.
Existe um obstáculo na zona de colisão (a distância até ao obstáculo é inferior a 30 cm). Não continuar a viagem em direção ao obstáculo!
Existe um obstáculo no trajeto (a distância até ao obstáculo é superior a 30 cm).
Um obstáculo encontra-se fora do trajeto (a distância até ao obstáculo é superior a 30 cm).
Falha do sistema (não ocorre nenhuma indicação dos obstáculos).

Indicador da estrada

O indicador da estrada A Fig. 268 indica a estrada na qual o veículo iria conduzir com a posição atual do volante e da alavanca de mudança/seletora.

Se a alavanca de mudança se encontrar na posição neutra e a alavanca seletora no modo N, aparece a indicação da estrada à frente.

Ativação/desativação

Fig. 269 Tecla do sistema (Variante 2, 3)

Ativação

A ativação do sistema pode ocorrer ao engrenar a marcha atrás e em caso de veículos com a Variante 2 e 3 ao premir a tecla Fig. 269.

Na ativação soa um sinal sonoro e na tecla acende o símbolo .

Desativação

Nos veículos com a variante 1 o sistema só pode ser desativado desengrenando a marcha-atrás.

Para veículos com o Versão 2 e 3 o sistema pressionando a tecla ou desativado automaticamente a uma velocidade superior a 15 km/h (o símbolo na tecla apaga).

Indicação de anomalia

Veículos com a Variante 1

• Depois da ativação do sistema é emitido durante cerca de 3 segundos um sinal acústico (perto veículo não existe nenhum obstáculo).

Veículos com a Variante 2 e 3

• Depois da ativação do sistema pica na tecla o símbolo ou .
• No visor do painel de instrumentos aparece uma mensagem relativa a um erro do sistema ParkPilot (simultaneamente é emitido um sinal acústico).

Dirija-se a uma oficina especializada.

Aviso

O sistema pode ser ativado com a tecla apenas com uma velocidade inferior a 15 km/h.

Ativação automática do sistema em marcha para a frente

Fig. 270 Ecrã do Infotainment: Visor com ativação automática

A ativação automática do sistema ocorre na marcha para a frente a uma velocidade inferior a 10 km/h, quando o veículo se aproximar de um obstáculo.

Após a ativação, na zona esquerda do ecrã do Infotainment é indicado o seguinte Fig. 270.

São emitidos sinais acústicos a partir de uma distância de cerca de 50 cm ao obstáculo.

A indicação automática pode ser ativada/desativado no Infotainment.

Aviso A configuração (ativação/desativação) da indicação automática é memorizado (dependendo do tipo do Infotainment) na conta do utilizador ativa da personalização.
